Agregat klimatyzacyjny

Agregat klimatyzacyjny jest urządzeniem, stanowiącym jeden z głównych elementów systemu klimatyzacji. Bez względu na to czy mamy do czynienia z systemem split, z systemem multisplit czy systemem przenośnym agregat klimatyzacyjny, zwany również jednostką zewnętrzną jest urządzeniem umożliwiającym schładzanie powietrza wewnątrz budynku. Zadaniem jednostki zewnętrznej jest nie tylko odprowadzanie ciepła z budynku ale także zapewnienie i przeprowadzenie prawidłowego obiegu czynnika chłodniczego w układzie freonowym.

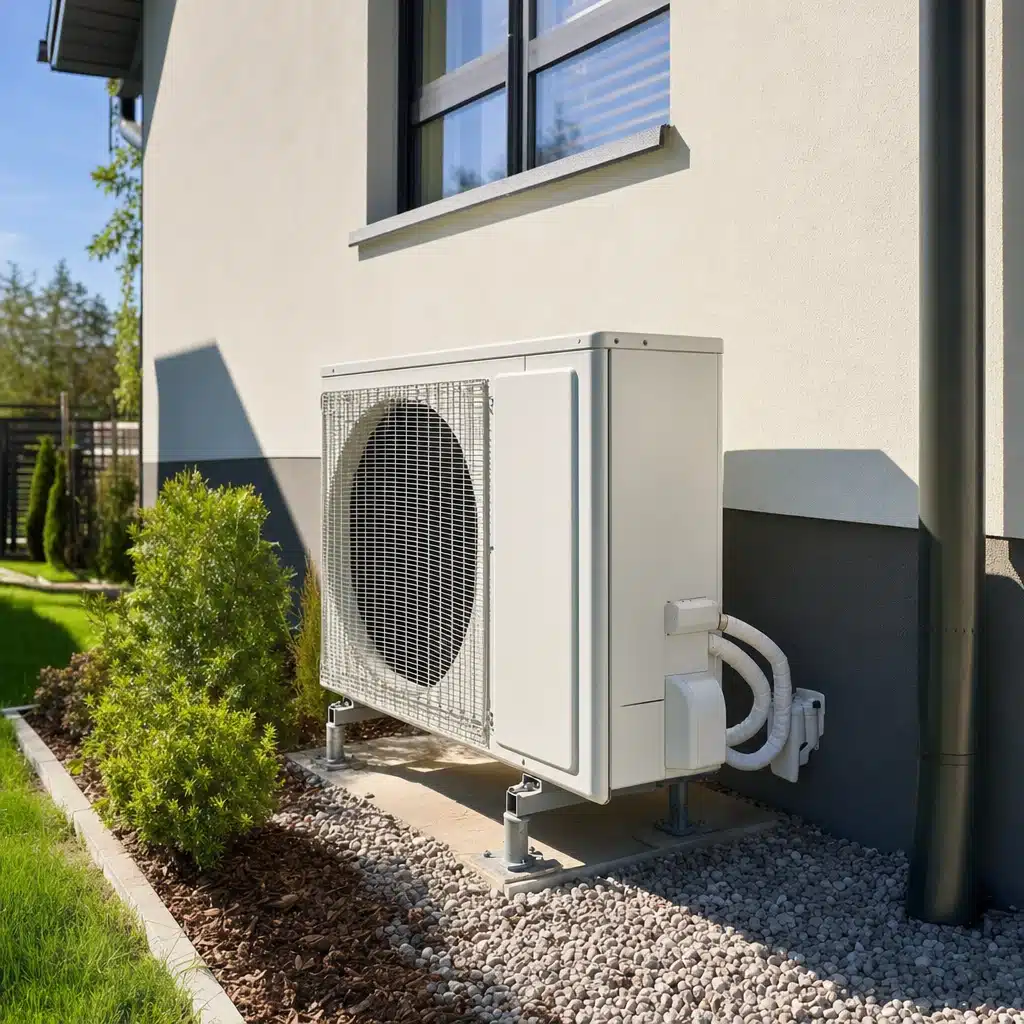

Jednostka zewnętrzna klimatyzacji.

W branży instalacji HVAC agregatem klimatyzacyjnym nazywa się jednostkę zewnętrzną systemu klimatyzacyjnego. Agregat zewnętrzny obok jednostki wewnętrznej i instalacji chłodniczej jest jednym z głównych elementów instalacji klimatyzacji. To właśnie w jednostce zlokalizowanej na zewnątrz budynku znajdują się: sprężarka, skraplacz i zawór rozprężny – podzespoły bez których przeprowadzenie procesu obiegu termodynamicznego czynnika chłodniczego nie byłby możliwy.

Najważniejsze podzespoły agregatu zewnętrznego.

Jednostka zewnętrzna klimatyzacji to specjalistyczne urządzenie, w którym znajdują się podzespoły takie jak sprężarka, skraplacz oraz zawór rozprężny. Są to trzy, z czterech podstawowych podzespołów umożliwiających pracę systemu w trybie grzania lub chłodzenia, czwartym jest parownik znajdujący się w jednostkach wewnętrznych w budynku.

1. Sprężarka – odpowiada za tłoczenie czynnika chłodniczego i podnoszenie jego ciśnienia roboczego i temperatury.
2. Skraplacz – umożliwia wymianę ciepła pomiędzy czynnikiem chłodniczym, a powietrzem zewnętrznym przepływającym przez wymiennik ciepła skraplacza.
3. Zawór rozprężny – obniża ciśnienie pracy czynnika chłodniczego przed skraplaczem i utrzymanie jego prawidłowej temperatury oraz ilości jaka trafia do skraplacza.

Rola agregatu klimatyzacyjnego w instalacji chłodniczej.

Rolą jednostki zewnętrznej jest przede wszystkim odbiór ciepła transportowanego linią freonową oraz przepływającym w nim czynnikiem chłodnicznym z parownika w jednostce wewnętrznej i oddanie go do powietrza otaczającego jednostkę zewnętrzną. Dzięki jednostce zewnętrznej instalacja klimatyzacji utrzymuje stabilne parametry pracy, a dzięki temu że w jednostce zewnętrznej znajduje się sprężarka, skraplacz i zawór rozprężny możliwe jest uzyskanie cichej pracy urządzenia wewnątrz budynku.

Montaż jednostki zewnętrznej – w jakim miejscu lokalizować agregat klimatyzacji?

W domach jednorodzinnych istnieje wiele rozwiązań umiejscowienia jednostek zewnętrznych klimatyzacji. Konkretne wymagania dotyczące lokalizacji agregatu zewnętrznego zazwyczaj podawane są przez producenta systemu klimatyzacji i chociaż jednostki zewnętrzne przystosowane są do montażu w różnych miejscach to z pośród najważniejszych kryteriów dotyczących ich lokalizacji wymienia się:

• umożliwienie monterowi oraz serwisantowi obsługę i okresową kontrolę jednostki zewnętrznej – lokalizując jednostkę na ścianie lub na elewacji budynku należy pamiętać o tym, aby jej wysokość nad poziomem terenu umożliwił realizację prac serwisowych i kontrolnych,
• miejsce, w którym narażenie na szkodliwe warunki atmosferyczne jest możliwie zminimalizowane – jednostki zewnętrzne należy lokalizować w miejscu, w którym nie będą narażone na porywisty wiatr, zalanie wodą lub zasypanie śniegiem,
• w przypadku lokalizowania agregatu na podłożu należy zapewnić jej montaż na specjalnym wypoziomowanym stelażu.

Jednostka zewnętrzna klimatyzacji w praktyce zazwyczaj instalowana jest:

• na elewacji budynku – agregat zewnętrzny powinien być w miarę możliwości umieszczony z dala od źródeł ciepła oraz miejsc bardzo nasłonecznionych, należy również pamiętać o zachowaniu odległości między jednostką a ścianą, która umożliwi serwisowanie i prawidłowy przepływ powietrza,
• na balkonie – w przypadku montażu jednostki na balkonie należy pamiętać, aby zapewnić jej dostęp do cyrkulacji powietrza – jednostki nie należy montować we wnękach lub w ograniczającym przepływ powietrza otoczeniu,
• na tarasie,
• na dachu – w przypadku dachów płaskich (stropodachów). W przypadku budownictwa wielorodzinnego należy pamiętać, że taka lokalizacja agregatów wymaga zgody wspólnoty mieszkaniowej.

Rodzaje agregatów zewnętrznych – agregaty Split, Multisplit i agregaty przenośne.

W budownictwie mieszkalnym oraz w budownictwie wielorodzinnym oraz w niewielkich biurach oraz budynkach użyteczności publicznej najczęstszym z wykorzystywanych systemów klimatyzacji są systemy Split oraz Multisplit. Rodzaj agregatu klimatyzacyjnego – w wersji Split lub Multisplit determinuje możliwości systemu względem chłodzenia i grzania obiektu budowlanego.

Wybór agregatu – split czy multisplit zależy od tego czego szuka inwestor. Bez względu na to, na jaki system zdecyduje się klient, warto zwracać szczególną uwagę na jednostki inwerterowe, które są bardziej energooszczędne i pozwalają dostosować pracę systemu sprężarki do aktualnego zapotrzebowania chłodniczego lub grzewczego.

System Split.

Agregat klimatyzacyjny Split umożliwia podłączenie tylko jednej jednostki wewnętrznej. Taki układ systemu klimatyzacji jest stosunkowo tani w zakupie, montażu i serwisowaniu i tworzy podstawowy system klimatyzacji najczęściej stosowany w budownictwie jednorodzinnym oraz w szczególności w mieszkaniach.

System Multisplit

Agregaty zewnętrzne w systemach Multisplit umożliwiają łączenie wielu jednostek wewnętrznych z jednym agregatem klimatyzacyjnym zewnętrznym. Dzięki temu, że system Multisplit umożliwia kompatybilność i podłączenie do pięciu jednostek zewnętrznych do jednego agregatu zewnętrznego systemy Multisplit są bardziej kompaktowe niż systemy Split oraz umożliwiają bardziej zoptymalizowaną prace jednostki co zmniejsza zużycie energii elektrycznej przy większej mocy chłodniczej i większej chłodzonej powierzchni budynku.

Agregaty przenośne

Urządzenia przenośne są alternatywą względem systemów split oraz multisplit. Pomimo, że agregaty przenośne generują hałas w pomieszczeniu ponieważ pracują bezpośrednio w nim. Są opcją najtańszą i najbardziej uniwersalną ponieważ można je dowolnie przenosić pomiędzy pomieszczeniami, w których wymagane jest chłodzenie. To wybór najlepszy dla inwestorów chcących zakupić system klimatyzacji, ale bez wykonywania prac remontowych w swoim domu lub mieszkaniu.

Agregaty klimatyzacyjne w instalacjach przemysłowych

W instalacja przemysłowych, często stosuje się agregaty VRF o bardzo dużej mocy chłodniczej i grzewczej, które umożliwiają podłączenie nawet kilkudziesięciu jednostek wewnętrznych do jednego agregatu zewnętrznego.

Popularnym rozwiązaniem są również chillery – agregaty wody lodowej wykorzystujące wodę jako medium chłodzące. Chillery jako systemy wody lodowej zapewniają precyzyjną kontrolę temperatury w dużych obiektach mieszkalnych oraz przemysłowych. To skomplikowane ale niezwykle wydajne systemy chłodzenia.

W dużych systemach chłodzenia często spotyka się także agregaty bezpośredniego odparowania, tzw. systemy DX. Agregaty bezpośredniego odparowania współpracują bezpośrednio z parownikiem jednostki wewnętrznej co oznacza, że parownik jest integralną częścią takiego systemu, a współpraca na linii agregat zewnętrzny – jednostka wewnętrzna odbywa się bez medium pośredniego – wody czy glikolu.
