Ciepłomierz

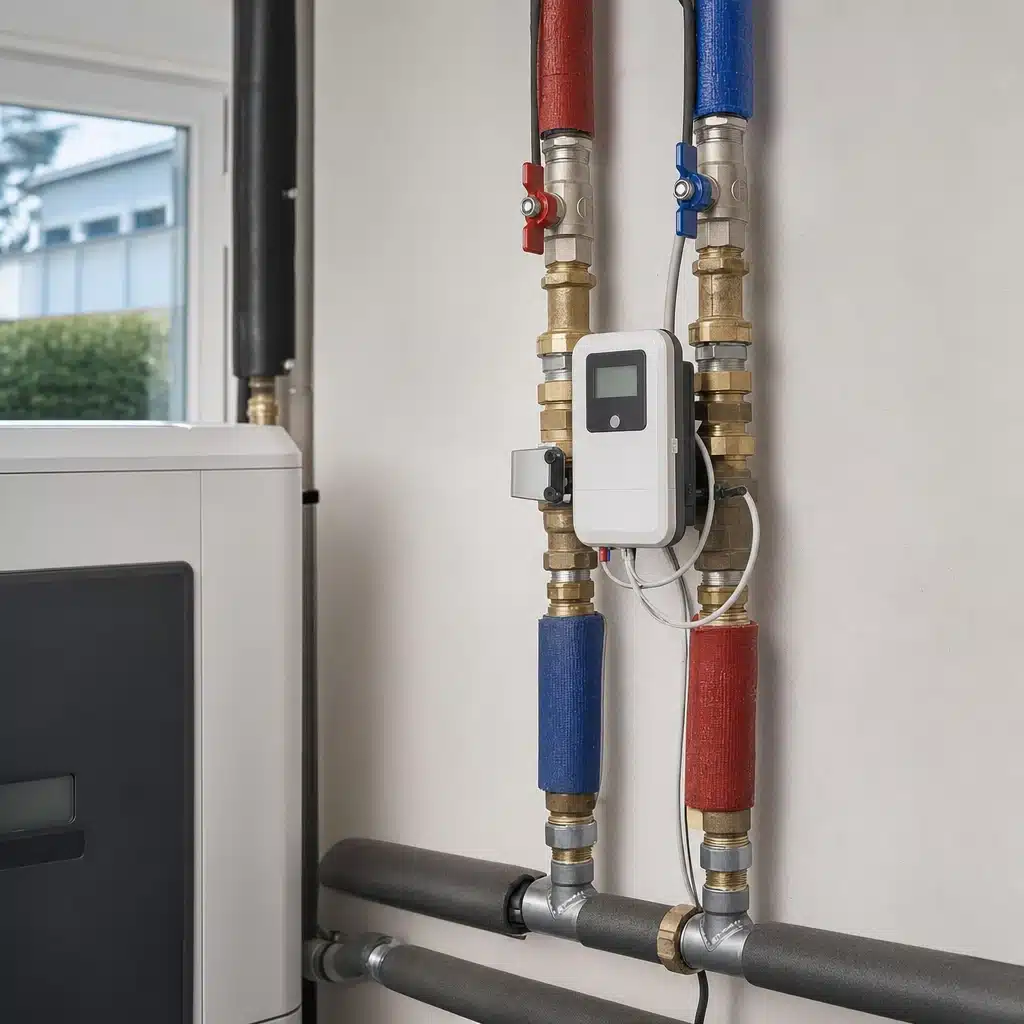

Ciepłomierz jest urządzeniem pomiarowym, którego zadaniem jest określenie ilości energii cieplnej dostarczanej do instalacji grzewczej lub odbiorcy.

Ciepłomierz działa na podstawie pomiaru przepływu czynnika grzewczego oraz różnicy temperatury zasilania i powrotu. Na podstawie tych danych układ elektroniczny oblicza ilość przekazanej energii cieplnej, podając wynik najczęściej w kWh, MWh lub GJ.

Stosowanie ciepłomierzy jest szczególnie istotne w budynkach wielolokalowych, gdzie pozwala na indywidualne rozliczanie zużycia energii cieplnej przez poszczególnych odbiorców.

Zastosowanie urządzeń pomiarowych może również wynikać z obowiązujących przepisów dotyczących opomiarowania i rozliczania ciepła w budynkach. Zakres wymagań zależy od rodzaju obiektu, instalacji oraz sposobu dostarczania energii.

Warto zauważyć, że odpowiednio dobrane liczniki energii mogą być wykorzystywane także w instalacjach chłodniczych, gdzie mierzą ilość energii odebranej z układu.

Złożony system pomiarowy: współpraca modułów ciepłomierza

Na układ pomiarowy ciepłomierza składają się przede wszystkim przetwornik przepływu, para czujników temperatury oraz przelicznik.

Przepływomierz określa ilość medium przepływającego przez instalację, czujniki temperatury mierzą temperaturę zasilania i powrotu, a przelicznik wykorzystuje te dane do obliczenia ilości przekazanej energii.

Układ pomiarowy może rejestrować i zapisywać zużycie energii przez długi czas, a nowoczesne urządzenia przechowują również dane historyczne, wartości maksymalne, komunikaty diagnostyczne i informacje o pracy instalacji.

Ciepłomierze zasilane bateryjnie mogą pracować przez wiele lat bez konieczności wymiany źródła zasilania. Rzeczywista trwałość baterii zależy od konkretnego modelu, częstotliwości komunikacji oraz sposobu eksploatacji.

Jak zbudowany jest ciepłomierz?

Ciepłomierz składa się z kilku podstawowych elementów:

• przetwornika przepływu – może wykorzystywać pomiar mechaniczny, ultradźwiękowy lub inną technologię odpowiednią dla danego urządzenia,
• dwóch czujników temperatury – jeden mierzy temperaturę zasilania, a drugi temperaturę powrotu. Sposób ich montażu zależy od konstrukcji konkretnego ciepłomierza,
• modułu przelicznika, który analizuje dane z przepływomierza i czujników temperatury oraz oblicza ilość zużytej lub przekazanej energii cieplnej,
• wyświetlacza i pamięci urządzenia, umożliwiających odczyt aktualnych oraz zapisanych parametrów.

Zasada działania ciepłomierza

Zasada działania ciepłomierza opiera się na jednoczesnym pomiarze ilości przepływającego medium oraz różnicy temperatur pomiędzy zasilaniem i powrotem.

Przepływomierz rejestruje objętość albo strumień czynnika grzewczego przechodzącego przez urządzenie, a para czujników temperatury określa temperaturę wody przed przekazaniem energii do instalacji oraz po jej oddaniu.

Przelicznik wykorzystuje te informacje wraz z właściwościami medium grzewczego do określenia ilości energii cieplnej przekazanej odbiorcy.

Miejscowy i zdalny odczyt licznika ciepła

Zapis wyników w pamięci urządzenia umożliwia lokalny lub zdalny odczyt danych przez administratora, zarządcę budynku albo system automatyki.

Ciepłomierze ze zdalnym odczytem pozwalają ograniczyć konieczność fizycznego dostępu do urządzenia. Jest to szczególnie wygodne w budynkach wielorodzinnych i obiektach z dużą liczbą punktów pomiarowych.

W zależności od modelu dane mogą być przesyłane za pomocą takich rozwiązań jak M-Bus, Wireless M-Bus, komunikacja radiowa czy LoRaWAN. Pozwala to automatyzować odczyty i integrować ciepłomierze z systemami zarządzania budynkiem.

Rodzaje ciepłomierzy stosowanych w budownictwie

Ciepłomierze można klasyfikować zarówno ze względu na budowę urządzenia, jak i sposób pomiaru przepływu. Dlatego określenia „kompaktowy”, „rozłączny”, „mechaniczny” i „ultradźwiękowy” opisują różne cechy urządzenia i częściowo mogą się ze sobą łączyć.

Ciepłomierze mechaniczne

Ciepłomierz mechaniczny wykorzystuje element ruchomy, np. wirnik, do pomiaru ilości przepływającej wody.

Rozwiązania mechaniczne są zazwyczaj stosunkowo proste i ekonomiczne, ale z uwagi na obecność elementów ruchomych mogą być bardziej wrażliwe na zanieczyszczenia znajdujące się w instalacji.

Ciepłomierze ultradźwiękowe

Ciepłomierz ultradźwiękowy określa przepływ medium na podstawie pomiaru parametrów propagacji fal ultradźwiękowych.

Brak ruchomych elementów w torze pomiarowym ogranicza zużycie mechaniczne i pozwala uzyskać dobrą stabilność pomiarową. Urządzenia tego typu są szeroko stosowane zarówno w instalacjach mieszkaniowych, jak i komercyjnych.

Ciepłomierze ultradźwiękowe często wyposażane są również w moduły umożliwiające zdalny odczyt danych.

Ciepłomierze kompaktowe

Ciepłomierz kompaktowy integruje w jednym zestawie przetwornik przepływu, przelicznik oraz parę czujników temperatury.

Rozwiązanie to jest często stosowane w mieszkaniach i mniejszych instalacjach, ponieważ ułatwia montaż i ogranicza liczbę oddzielnych komponentów, które trzeba dobrać i połączyć.

Ciepłomierze rozłączne

Ciepłomierz rozłączny charakteryzuje się modułową budową. Przetwornik przepływu, czujniki temperatury i przelicznik mogą być oddzielnymi elementami instalowanymi w różnych miejscach układu.

Takie rozwiązanie wykorzystywane jest przede wszystkim w większych instalacjach, węzłach cieplnych i układach, w których ze względów montażowych lub serwisowych korzystne jest rozdzielenie poszczególnych elementów systemu pomiarowego.

Wymogi prawne dotyczące stosowania ciepłomierzy

Wykorzystanie ciepłomierzy może wynikać nie tylko z potrzeby prawidłowego i sprawiedliwego rozliczania kosztów ogrzewania, ale również z obowiązujących przepisów dotyczących opomiarowania zużycia energii.

Szczegółowe wymagania zależą od rodzaju budynku, sposobu dostarczania ciepła, konstrukcji instalacji oraz sposobu rozliczania użytkowników.

Urządzenia wykorzystywane do rozliczeń powinny posiadać odpowiednie dopuszczenia metrologiczne i wymagane oznaczenia zgodności, a ich dobór oraz montaż muszą odpowiadać warunkom konkretnej instalacji.

W przypadku systemów podłączonych do sieci ciepłowniczej należy również uwzględniać wymagania operatora lub dostawcy ciepła dotyczące sposobu wykonania układu pomiarowego.

Dobór ciepłomierza do danej instalacji

Dobór odpowiedniego ciepłomierza jest jednym z ważnych elementów projektowania instalacji grzewczej wymagającej pomiaru energii cieplnej.

Przy wyborze urządzenia należy uwzględnić między innymi:

• zakres przepływu występującego w instalacji,
• średnicę przewodu i sposób przyłączenia urządzenia,
• temperaturę i rodzaj medium,
• dopuszczalną stratę ciśnienia,
• wymaganą dokładność i klasę metrologiczną,
• potrzebę zdalnego odczytu lub integracji z systemem zarządzania budynkiem,
• warunki montażowe określone przez producenta urządzenia.

Ciepłomierz powinien być montowany zgodnie z instrukcją producenta. W zależności od technologii pomiarowej mogą obowiązywać określone wymagania dotyczące kierunku przepływu, pozycji montażowej oraz długości prostych odcinków przewodu przed i za urządzeniem.

Należy również chronić urządzenie przed nadmiernymi drganiami, naprężeniami przewodów, zanieczyszczeniami oraz innymi czynnikami, które mogłyby zakłócić prawidłową pracę układu pomiarowego.
