Hydrobox

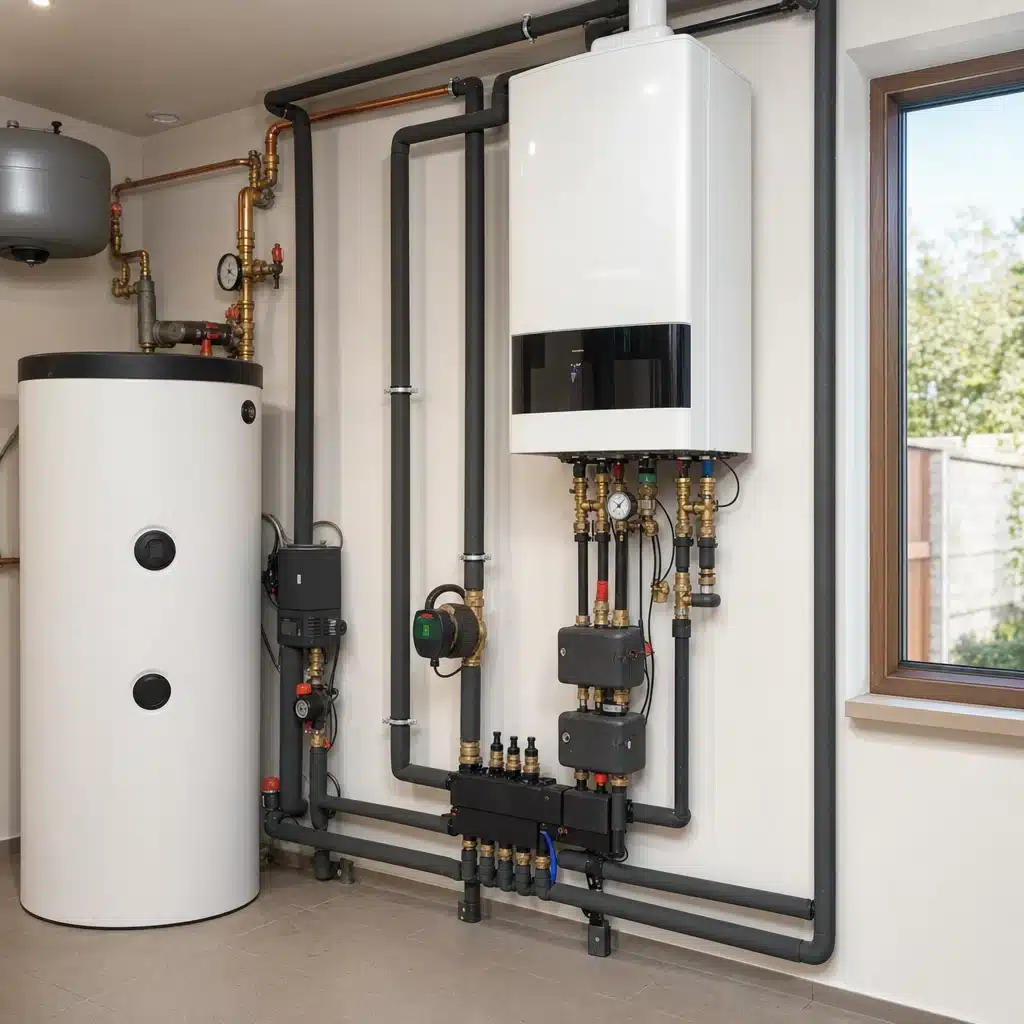

Hydrobox jest kompaktowym modułem hydraulicznym stosowanym w instalacjach pomp ciepła. W zależności od konstrukcji systemu może współpracować zarówno z pompami typu split, jak i z wybranymi układami monoblok.

Zadaniem hydroboxu jest skupienie w jednej obudowie części elementów potrzebnych do obsługi instalacji centralnego ogrzewania, chłodzenia oraz przygotowania ciepłej wody użytkowej. W zależności od modelu mogą znajdować się w nim między innymi pompa obiegowa, zawory, elementy zabezpieczające, czujniki, automatyka sterująca, a w urządzeniach typu split również wymiennik ciepła oddzielający obieg chłodniczy od wodnego.

Zastosowanie hydroboxu pozwala uporządkować instalację i ograniczyć liczbę podzespołów montowanych osobno na ścianie. Może to uprościć i przyspieszyć montaż, a także ułatwić późniejszy serwis. Hydrobox instaluje się najczęściej w pomieszczeniu technicznym, kotłowni, garażu lub innym miejscu spełniającym wymagania producenta.

Warto podkreślić, że klasycznego hydroboxu nie należy utożsamiać z zasobnikiem ciepłej wody użytkowej ani buforem instalacji grzewczej. Typowy hydrobox jest przede wszystkim modułem hydraulicznym i sterującym, a nie zbiornikiem służącym do magazynowania dużej ilości wody.

Jakie elementy hydrauliczne budują hydrobox?

Dokładna konstrukcja hydroboxu zależy od producenta oraz rodzaju pompy ciepła. Nie każdy model zawiera identyczny zestaw podzespołów, jednak w urządzeniach tego typu często spotyka się kilka podstawowych elementów.

• wymiennik ciepła – w hydroboxach współpracujących z pompą typu split zazwyczaj odpowiada za przekazywanie energii pomiędzy obiegiem czynnika chłodniczego a wodą instalacji grzewczej. W systemach monoblok taki wymiennik znajduje się zwykle w jednostce zewnętrznej, dlatego hydrobox wewnętrzny nie musi go zawierać,
• pompa obiegowa – zapewnia wymagany przepływ wody przez instalację centralnego ogrzewania lub chłodzenia,
• zawory i elementy zabezpieczające – zależnie od modelu mogą obejmować między innymi zawór bezpieczeństwa, odpowietrznik automatyczny, zawory zwrotne lub inne elementy hydrauliczne,
• czujniki temperatury – kontrolują temperaturę wody w odpowiednich punktach układu i przekazują dane do automatyki,
• czujniki przepływu lub ciśnienia – występują w części modeli i umożliwiają kontrolowanie prawidłowych warunków hydraulicznych,
• sterownik i elektronika – zarządzają pracą pompy ciepła, temperaturami zadanymi, obiegami grzewczymi, przygotowaniem CWU oraz innymi funkcjami przewidzianymi przez producenta,
• panel sterowania – może być zintegrowany z obudową hydroboxu albo występować jako osobny regulator montowany w innym miejscu.

Niektóre hydroboxy mogą być dodatkowo wyposażone w elektryczną grzałkę wspomagającą, naczynie przeponowe albo zawór przełączający pomiędzy ogrzewaniem budynku a przygotowaniem ciepłej wody użytkowej. Zakres wyposażenia należy zawsze sprawdzić w dokumentacji konkretnego urządzenia.

Hydrobox a zasobnik ciepłej wody użytkowej

Klasyczny hydrobox nie jest jednocześnie zasobnikiem ciepłej wody użytkowej, ale może z nim ściśle współpracować. Automatyka pompy ciepła steruje wtedy przygotowaniem CWU, a odpowiedni zawór kieruje energię do wężownicy zasobnika lub innego wymiennika odpowiedzialnego za podgrzewanie wody użytkowej.

Zasobnik CWU pełni zupełnie inną funkcję – magazynuje wodę przeznaczoną do celów użytkowych, np. do kąpieli, mycia czy korzystania z kuchni.

Na rynku dostępne są również urządzenia typu all-in-one, w których moduł hydrauliczny i zasobnik CWU zostały umieszczone we wspólnej obudowie. Z zewnątrz przypominają jedno urządzenie, ale funkcjonalnie nadal łączą dwa elementy: hydrobox oraz zbiornik ciepłej wody.

Hydrobox w pompie ciepła typu split

W pompie ciepła typu split obieg chłodniczy przebiega pomiędzy jednostką zewnętrzną a jednostką wewnętrzną. Hydrobox pełniący funkcję jednostki wewnętrznej może więc zawierać wymiennik płytowy, w którym energia z czynnika chłodniczego przekazywana jest do wody krążącej w instalacji grzewczej.

W takim rozwiązaniu do budynku prowadzone są przewody z czynnikiem chłodniczym, dlatego instalacja chłodnicza musi zostać wykonana zgodnie z wymaganiami konkretnego urządzenia oraz obowiązującymi zasadami dotyczącymi danego czynnika.

Hydrobox w pompie ciepła typu monoblok

W pompie ciepła typu monoblok cały obieg chłodniczy jest zazwyczaj zamknięty w jednostce zewnętrznej. Do budynku prowadzone są wówczas przewody wodne instalacji grzewczej.

Wewnętrzny moduł hydrauliczny może skupiać automatykę, pompę obiegową, zawory oraz elementy zabezpieczające, jednak nie musi zawierać wymiennika czynnik chłodniczy–woda, ponieważ wymiana ta odbywa się już w jednostce zewnętrznej.

Szczególną uwagę w instalacjach monoblok należy zwrócić na ochronę przewodów wodnych przed zamarzaniem, ponieważ część obiegu hydraulicznego przebiega poza ogrzewaną przestrzenią budynku.

Zalety urządzeń typu hydrobox

Zastosowanie fabrycznie przygotowanego modułu hydraulicznego może przynieść kilka praktycznych korzyści:

• kompaktowa konstrukcja – wiele elementów instalacji znajduje się w jednej estetycznej obudowie,
• uporządkowanie instalacji i ograniczenie liczby osobno montowanych podzespołów hydraulicznych,
• możliwość skrócenia czasu montażu, ponieważ część połączeń została wykonana fabrycznie,
• ograniczenie ryzyka części błędów wynikających z niewłaściwego doboru lub połączenia poszczególnych podzespołów,
• łatwiejszy dostęp serwisowy do elementów skupionych w jednym module,
• integracja sterowania pompą ciepła, instalacją CO, chłodzeniem i przygotowaniem CWU w jednym systemie automatyki,
• możliwość zastosowania zarówno w niewielkich instalacjach domowych, jak i w większych systemach – pod warunkiem odpowiedniego doboru urządzenia do wymaganej mocy i przepływów.

Fabryczne zintegrowanie podzespołów może poprawić powtarzalność i jakość wykonania instalacji, ale nie eliminuje konieczności prawidłowego projektu, montażu i późniejszego serwisowania. Hydrobox powinien być dobrany do konkretnej pompy ciepła, wymaganych przepływów oraz sposobu wykonania całego systemu hydraulicznego.

Hydrobox nie wykorzystuje procesu spalania, dlatego podczas jego pracy nie powstają spaliny typowe dla kotłów spalających paliwo. W systemach split część hydroboxów współpracuje jednak bezpośrednio z obiegiem chłodniczym, dlatego kwestie związane z czynnikiem chłodniczym należy rozpatrywać zgodnie z konstrukcją konkretnej pompy oraz wymaganiami producenta.
