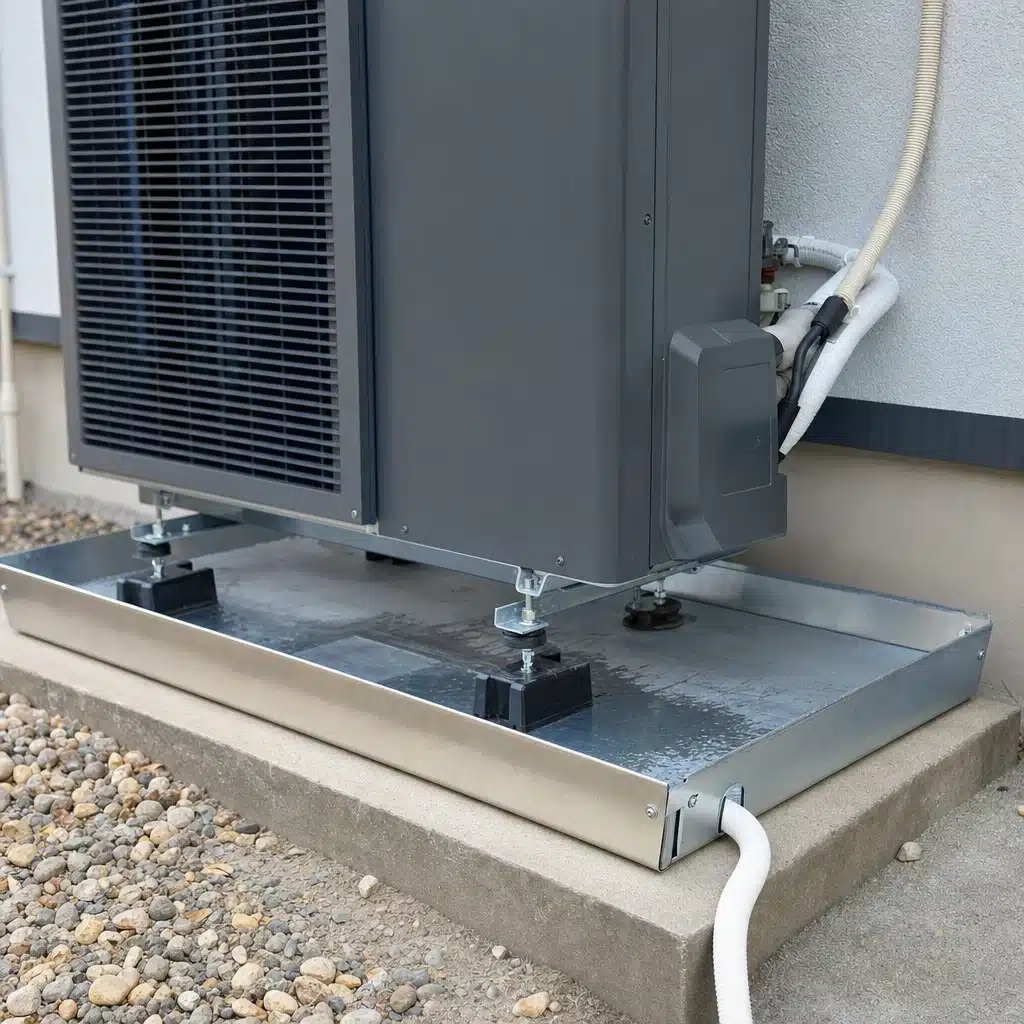

Taca ociekowa do pompy ciepła

Taca ociekowa do zbierania skroplin to element stosowany przy jednostce zewnętrznej pompy ciepła, którego zadaniem jest kontrolowane zbieranie i odprowadzanie wody powstającej podczas pracy urządzenia, szczególnie w trakcie procesu odszraniania parownika.

Taca ma zazwyczaj formę płytkiej misy umieszczonej pod jednostką zewnętrzną. W zależności od konstrukcji może być wykonana ze stali nierdzewnej, aluminium, stali zabezpieczonej przed korozją albo odpowiedniego tworzywa odpornego na warunki atmosferyczne.

Jeżeli stosowana jest dodatkowa taca zewnętrzna, powinna być dopasowana do sposobu posadowienia jednostki, jej wymiarów oraz konstrukcji wsporczej – np. stojaka, konsoli ściennej lub podstawy fundamentowej.

Funkcje tacy ociekowej

Podstawowym zadaniem tacy ociekowej jest zebranie wody spływającej z jednostki zewnętrznej i skierowanie jej do bezpiecznego miejsca odpływu.

Ma to szczególne znaczenie zimą, gdy podczas pracy pompy ciepła na parowniku jednostki zewnętrznej może tworzyć się szron. Urządzenie okresowo przechodzi wtedy w tryb odszraniania, a powstała woda musi zostać skutecznie odprowadzona.

Prawidłowo wykonany system odprowadzania skroplin i wody z defrostu może:

• ograniczać powstawanie kałuż i oblodzenia bezpośrednio pod jednostką zewnętrzną,
• chronić otoczenie urządzenia, fundament, cokół lub elewację przed regularnym zalewaniem wodą,
• umożliwić kontrolowane odprowadzenie wody do przygotowanego odpływu, drenażu lub innego rozwiązania przewidzianego w projekcie,
• ograniczyć ryzyko gromadzenia się lodu w miejscu utrudniającym dostęp serwisowy do pompy ciepła,
• ułatwiać utrzymanie porządku i bezpiecznego otoczenia jednostki zewnętrznej.

Zalety tacy ociekowej

Dobrze zaprojektowana taca ociekowa pomaga uporządkować sposób odprowadzania wody z jednostki zewnętrznej. Jest to szczególnie istotne w miejscach, w których swobodne spływanie wody na grunt mogłoby powodować oblodzenie chodnika, tarasu, podjazdu lub strefy serwisowej.

Sama obecność tacy nie gwarantuje jednak prawidłowego działania układu. Równie ważny jest odpowiednio wykonany odpływ, jego zabezpieczenie przed zamarzaniem oraz regularna kontrola drożności.

Jak działa taca ociekowa w praktyce?

Podczas pracy powietrznej pompy ciepła w trybie ogrzewania parownik jednostki zewnętrznej pobiera energię z powietrza. W określonych warunkach temperatury i wilgotności na jego powierzchni może osadzać się szron lub lód.

Aby zachować prawidłową wymianę ciepła, pompa okresowo uruchamia proces defrostu, czyli odszraniania wymiennika. W wyniku stopienia warstwy szronu powstaje woda, która spływa z wymiennika do dolnej części jednostki.

Ilość powstającej wody zależy od wielu czynników: temperatury zewnętrznej, wilgotności powietrza, czasu pracy urządzenia, częstotliwości defrostu oraz mocy pompy ciepła. W sprzyjających powstawaniu szronu warunkach może jej być stosunkowo dużo.

Taca zbiera wodę w jednym miejscu i kieruje ją w stronę króćca lub otworu odpływowego. Następnie woda powinna zostać odprowadzona w sposób przewidziany dla konkretnej instalacji.

Parametry techniczne tacy ociekowej

Konstrukcja tacy ociekowej

Konstrukcja tacy może różnić się w zależności od producenta i sposobu montażu, ale typowy zestaw może obejmować:

• misę zbierającą wodę, wykonaną z materiału odpornego na korozję, wilgoć, mróz i zmienne warunki atmosferyczne,
• odpowiednio ukształtowane ranty ograniczające rozlewanie wody poza tacę,
• króciec lub otwór odpływowy umożliwiający podłączenie instalacji odprowadzającej wodę,
• uchwyty i elementy montażowe pozwalające stabilnie połączyć tacę z konstrukcją wsporczą,
• opcjonalny element grzejny zabezpieczający tacę lub odpływ przed zamarzaniem.

Grzałka a taca ociekowa: kiedy rozważyć montaż grzałki?

Grzałka tacy ociekowej lub przewodu odpływowego może być stosowana w celu ograniczenia ryzyka zamarzania wody podczas ujemnych temperatur zewnętrznych.

Moc elementu grzejnego zależy od konstrukcji tacy, długości odpływu, warunków klimatycznych i zaleceń producenta. Nie ma jednej uniwersalnej wartości odpowiedniej dla wszystkich instalacji.

W wielu urządzeniach funkcja podgrzewania tacy jest już przewidziana fabrycznie lub dostępna jako wyposażenie dodatkowe. W innych przypadkach może być stosowana zewnętrzna grzałka lub przewód grzejny.

Zastosowanie dodatkowego ogrzewania jest szczególnie warte rozważenia tam, gdzie woda musi być odprowadzana przewodem narażonym na mróz albo gdzie zamarznięcie odpływu mogłoby prowadzić do nagromadzenia lodu bezpośrednio pod jednostką zewnętrzną.

Element grzejny powinien być zamontowany zgodnie z instrukcją producenta i wyposażony w odpowiednie sterowanie. Może być ono realizowane np. przez termostat, automatykę pompy ciepła albo dedykowany układ zabezpieczający.

Taca ociekowa: o czym pamiętać przy montażu?

Taca ociekowa powinna zostać zamontowana zgodnie z instrukcją producenta pompy ciepła oraz samego zestawu odprowadzania skroplin. Nieprawidłowe ustawienie może spowodować zatrzymywanie wody, przelewanie jej poza tacę albo zamarzanie odpływu.

Podczas montażu należy zwrócić uwagę między innymi na:

• ustawienie tacy bezpośrednio pod strefą, z której odprowadzana jest woda, tak aby cały kondensat i woda z odszraniania trafiały do jej wnętrza,
• odpowiedni rozmiar tacy dostosowany do wymiarów i konstrukcji konkretnej jednostki zewnętrznej,
• stabilne zamocowanie i zachowanie spadku w kierunku odpływu, jeżeli wymaga tego konstrukcja tacy,
• wykonanie odpływu o średnicy i spadku zgodnych z zaleceniami producenta oraz warunkami konkretnej instalacji,
• zabezpieczenie przewodu odpływowego przed zamarzaniem podczas ujemnych temperatur,
• prawidłowe wykonanie zasilania elektrycznego elementów grzejnych, jeżeli są stosowane,
• zapewnienie możliwości czyszczenia tacy i odpływu z liści, piasku, osadu i innych zanieczyszczeń.

Należy również zwrócić uwagę na miejsce, do którego kierowana jest woda. Odpływ nie powinien powodować powstawania oblodzenia na chodnikach, schodach, podjazdach ani w innych strefach użytkowanych przez mieszkańców.

Prawidłowo wykonana taca ociekowa wraz z drożnym i zabezpieczonym przed mrozem odpływem pozwala bezpiecznie zagospodarować wodę powstającą podczas pracy i odszraniania pompy ciepła, ograniczając ryzyko tworzenia się lodu w bezpośrednim otoczeniu jednostki zewnętrznej.
