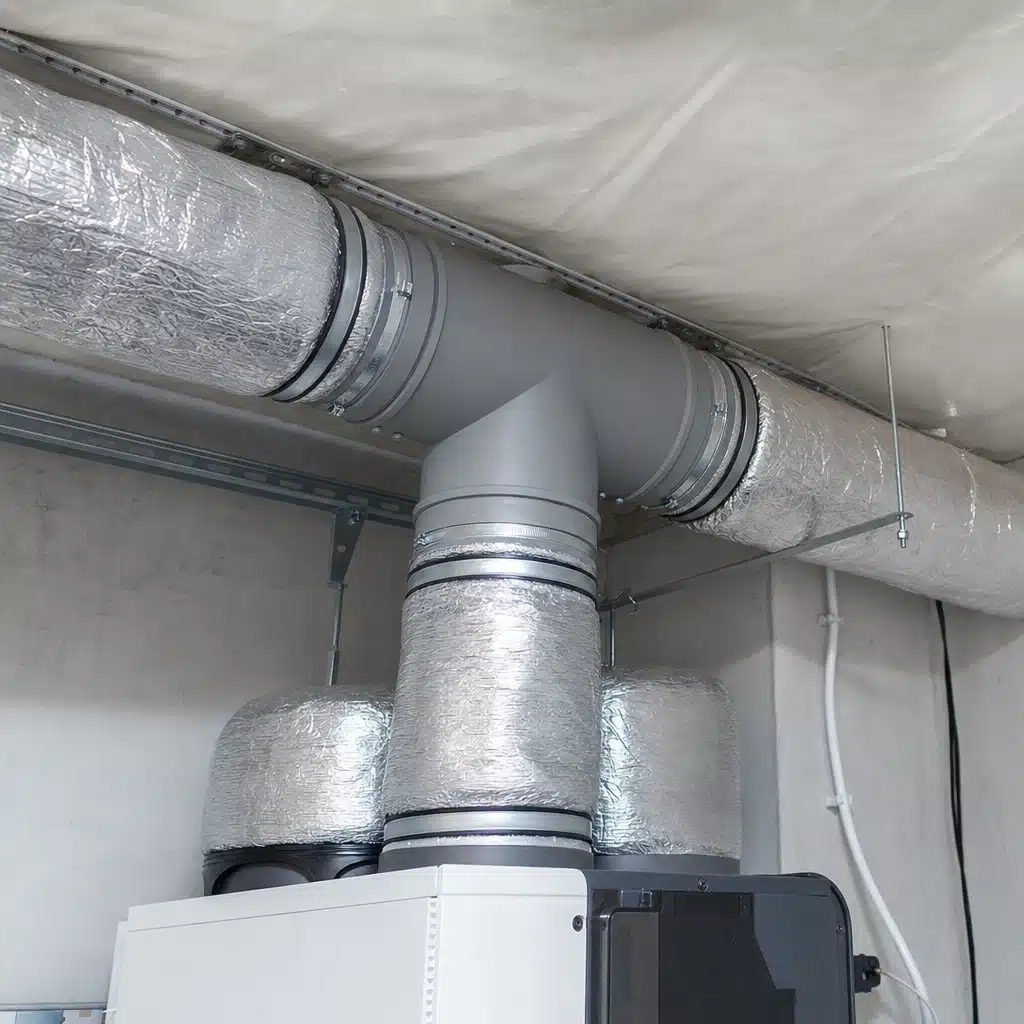

Trójnik wentylacyjny

Trójnik wentylacyjny jest jednym z podstawowych elementów wykorzystywanych w instalacjach wentylacyjnych. Umożliwia rozdzielenie strumienia powietrza, jeśli jest zainstalowany na kanale nawiewnym, albo połączenie strumieni powietrza w przypadku zastosowania na przewodzie wywiewnym.

Standardowy trójnik wentylacyjny ma najczęściej kształt zbliżony do litery T i posiada trzy króćce: dwa współosiowe, tworzące główny przelot, oraz jeden króciec boczny skierowany pod kątem do osi przewodu głównego.

Trójniki wentylacyjne dostępne są w wielu rozmiarach odpowiadających wymiarom przewodów wentylacyjnych, dzięki czemu można je dopasować zarówno do niewielkich instalacji domowych, jak i znacznie większych systemów przemysłowych.

Trójnik wentylacyjny to szczególnie istotny element instalacji, ponieważ umożliwia rozbudowę systemu, wykonanie dodatkowych odejść oraz optymalne poprowadzenie przewodów wentylacyjnych do poszczególnych pomieszczeń.

Materiały stosowane do wyrobu trójników wentylacyjnych

Trójniki wentylacyjne, w zależności od rodzaju systemu wentylacyjnego i warunków pracy instalacji, mogą być wykonywane z różnych materiałów.

Trójniki z blachy ocynkowanej

Do najbardziej popularnych i najczęściej wykorzystywanych należą trójniki wykonane z blachy ocynkowanej. Znajdują zastosowanie zarówno w budownictwie przemysłowym i usługowym, jak i w budownictwie jednorodzinnym.

Są kompatybilne między innymi ze standardowymi systemami kanałów SPIRO wykonywanymi ze zwijanej blachy stalowej ocynkowanej.

Trójniki z PVC

Innym rozwiązaniem, stosowanym między innymi w budownictwie jednorodzinnym, są instalacje oraz trójniki z tworzywa sztucznego PVC.

W zależności od systemu mogą mieć przekrój okrągły albo płaski. Kanały okrągłe mogą być prowadzone np. w sufitach podwieszanych, natomiast niskie systemy płaskie pozwalają wykorzystać miejsca o ograniczonej wysokości zabudowy.

Trójniki ze stali nierdzewnej

Do produkcji trójników może być stosowana także stal nierdzewna. Rozwiązania tego typu znajdują zastosowanie w instalacjach, w których szczególnie istotna jest odporność na wilgoć, korozję, podwyższoną temperaturę lub agresywne środowisko pracy.

Trójniki ze stali nierdzewnej wykorzystywane są więc przede wszystkim w specjalistycznych instalacjach przemysłowych, gastronomicznych, technologicznych i innych systemach o podwyższonych wymaganiach.

Trójniki z EPP

W systemach wykonywanych z EPP, czyli spienionego polipropylenu, stosowane są lekkie kształtki o zamkniętokomórkowej strukturze i dobrych właściwościach termoizolacyjnych.

Elementy z EPP są lekkie, odporne na wilgoć i ograniczają straty ciepła, dlatego mogą być stosowane między innymi w budownictwie energooszczędnym oraz pasywnym.

Zastosowanie trójników wentylacyjnych w instalacjach

Trójniki stosuje się powszechnie zarówno w instalacjach nawiewnych, jak i wywiewnych w systemach wentylacji mechanicznej.

Znajdują zastosowanie w systemach rekuperacji, wentylacji przemysłowej oraz w instalacjach klimatyzacyjnych, w których konieczne jest odpowiednie rozdzielanie lub łączenie strumieni powietrza.

Trójniki mogą wpływać na opory przepływu oraz sposób dystrybucji powietrza, dlatego ważne jest ich prawidłowe zaprojektowanie i zamontowanie. Należy uwzględnić między innymi średnicę przewodów, wielkość strumienia powietrza, kąt odejścia oraz rodzaj trójnika:

• trójnik prosty – klasyczna konstrukcja, w której boczne odejście wykonywane jest najczęściej pod kątem 90°,
• trójnik skośny – pozwala łagodniej zmieniać kierunek przepływu powietrza, dzięki czemu może ograniczać miejscowe straty ciśnienia w porównaniu z ostrym odejściem pod kątem prostym,
• trójnik typu Y, nazywany również trójnikiem orłowym – umożliwia łagodniejsze rozdzielenie albo połączenie dwóch strumieni i może być stosowany tam, gdzie szczególnie istotne jest ograniczenie oporów przepływu.

Trójniki, bez względu na kształt, średnicę czy materiał wykonania, znajdują zastosowanie wszędzie tam, gdzie konieczne jest rozprowadzenie powietrza z przewodu głównego do kolejnej gałęzi instalacji, połączenie kilku kanałów lub wykonanie dodatkowego odejścia.

Poprawny montaż trójnika wentylacyjnego w instalacjach wentylacyjnych

Zapewnienie prawidłowego montażu trójnika jest szczególnie ważne dla szczelności oraz poprawnej pracy całego systemu wentylacji mechanicznej. Podczas montażu warto zwrócić uwagę między innymi na:

• prawidłową izolację termiczną – w miejscach, w których instalacja tego wymaga, trójnik powinien zostać zaizolowany podobnie jak pozostałe przewody wentylacyjne, np. za pomocą odpowiednio dobranej wełny mineralnej lub innego systemu izolacyjnego,
• w przypadku trójników stosowanych w systemach SPIRO – prawidłowe połączenie króćców nyplowych z przewodami ze zwijanej blachy ocynkowanej,
• w przypadku trójników wyposażonych w uszczelkę – sprawdzenie, czy uszczelnienie jest prawidłowo ułożone i nie zostało uszkodzone podczas montażu,
• właściwe zamocowanie elementów, tak aby połączenia nie przenosiły niepotrzebnych naprężeń i zachowały szczelność w czasie eksploatacji.

Wymiary i rodzaje trójników wentylacyjnych

Standardowe wymiary trójników wentylacyjnych odpowiadają wymiarom systemów przewodów, w których są wykorzystywane.

W przypadku rur SPIRO popularne są średnice stosowane w typowych instalacjach wentylacyjnych, natomiast w dużych systemach przemysłowych występują również kształtki o znacznie większych przekrojach.

Trójniki wentylacyjne mogą mieć trzy króćce o tej samej średnicy, ale często wykorzystuje się również trójniki redukcyjne, w których średnica odejścia bocznego jest mniejsza od średnicy przewodu głównego.

Pod względem kąta odejścia często spotykane są trójniki o kącie 90° oraz rozwiązania skośne, np. 45°. Wybór konkretnej konstrukcji powinien wynikać z przebiegu instalacji, wymaganych przepływów oraz dopuszczalnych strat ciśnienia.

Cena trójników wentylacyjnych zależy przede wszystkim od ich średnicy, materiału wykonania, konstrukcji, rodzaju uszczelnienia oraz tego, czy jest to trójnik standardowy, redukcyjny czy wykonywany na indywidualne zamówienie.
