Wymiennik przeciwprądowy

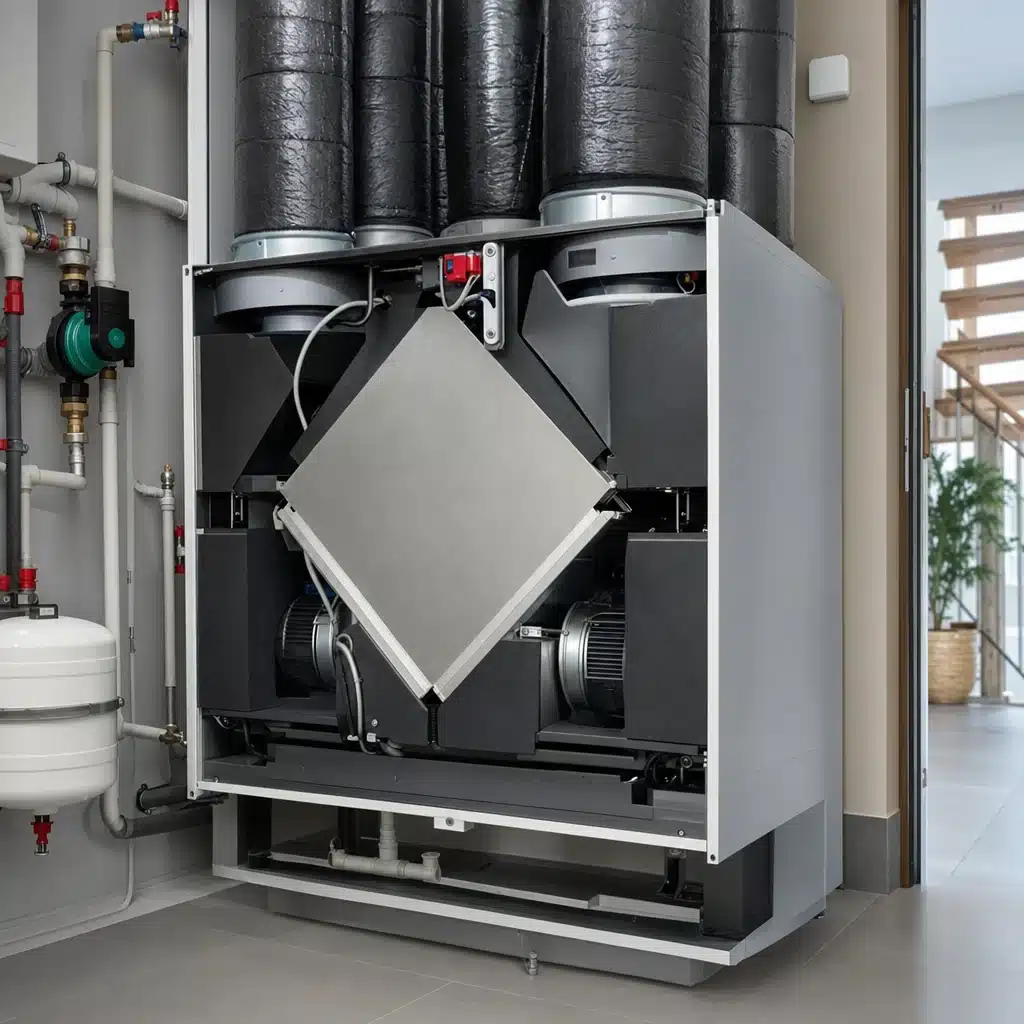

Wymiennik przeciwprądowy to płytowy wymiennik ciepła zainstalowany w centrali wentylacyjnej, odpowiadający za przekazanie energii cieplnej z powietrza wywiewanego do powietrza nawiewanego do wnętrza budynku. Dzięki temu możliwa jest wstępna obróbka termiczna świeżego powietrza i jego ogrzanie.

Wymiennik ciepła jest kluczowym elementem rekuperatora. Sprawne przekazywanie energii do powietrza nawiewanego ma bezpośredni wpływ na efektywność całego systemu, komfort termiczny mieszkańców oraz ograniczenie zapotrzebowania na energię potrzebną do ogrzewania budynku.

Typy wymienników ciepła

Wymiennik krzyżowy

W rekuperatorach mogą być stosowane różne konstrukcje wymienników ciepła – od wymienników krzyżowych, przez przeciwprądowe, aż po wymienniki obrotowe. Poszczególne rozwiązania różnią się między sobą budową, ceną, zasadą działania oraz sprawnością odzysku ciepła.

Wymiennik krzyżowy to jeden z prostszych i tańszych rodzajów wymienników ciepła. Może sprawdzić się w bardziej budżetowych instalacjach i mniejszych obiektach, jednak jego sprawność odzysku ciepła jest zazwyczaj niższa niż w przypadku nowoczesnych wymienników przeciwprądowych.

Jak działa wymiennik krzyżowy?

Wymiennik krzyżowy dzięki swojej prostej budowie charakteryzuje się prostą drogą wymiany ciepła. Dwa strumienie powietrza przepływają względem siebie pod kątem około 90°, w niezależnych kanałach oddzielonych cienkimi płytami wykonanymi np. z aluminium lub odpowiedniego tworzywa.

Wymiennik obrotowy

Wymiennik rotacyjny to wymiennik o konstrukcji obrotowego bębna. W zależności od budowy i warunków pracy może osiągać wysoką sprawność odzysku energii.

Obracający się rotor znajduje się naprzemiennie w strumieniu powietrza wywiewanego i nawiewanego, dzięki czemu przenosi energię cieplną pomiędzy obydwoma strumieniami.

W zależności od rodzaju rotora wymiennik obrotowy może również umożliwiać odzysk wilgoci, co jest szczególnie przydatne w budynkach narażonych na nadmierne przesuszanie powietrza w okresie zimowym.

Wymiennik entalpiczny

Wymienniki entalpiczne to rozwiązania umożliwiające odzysk nie tylko energii cieplnej, ale również części wilgoci z powietrza usuwanego.

W przypadku płytowych wymienników entalpicznych stosowana jest specjalna membrana, która umożliwia transport pary wodnej pomiędzy strumieniami bez ich bezpośredniego mieszania. Rozwiązanie to może być szczególnie korzystne w domach, w których zimą występuje problem zbyt suchego powietrza.

Wymienniki entalpiczne są jednak zazwyczaj droższe od standardowych wymienników i wymagają prawidłowej eksploatacji zgodnie z zaleceniami producenta.

Wymiennik przeciwprądowy: jak jest zbudowany?

Rdzeniem wymiennika przeciwprądowego są równolegle ułożone płyty, które tworzą dwa niezależne układy kanałów:

• kanały dla powietrza wywiewanego,
• kanały dla powietrza nawiewanego.

W takim układzie strumienie powietrza przepływają w przeciwnych kierunkach, ale nie mieszają się ze sobą. Tworzy to klasyczny układ przeciwprądowy.

Wymiennik składa się z wielu cienkich płyt i wąskich kanałów, dzięki czemu uzyskuje dużą powierzchnię wymiany ciepła przy stosunkowo niewielkich rozmiarach całego elementu.

Jak działa wymiennik przeciwprądowy?

Wymiennik przeciwprądowy odzyskuje energię cieplną przede wszystkim dzięki konwekcji oraz przewodzeniu ciepła.

Ciepłe powietrze usuwane z budynku oddaje energię termiczną do powierzchni płyty wymiennika. Ciepło przenika przez cienką przegrodę, a znajdujące się po drugiej stronie chłodniejsze powietrze nawiewane odbiera tę energię.

Wszystko odbywa się przy zachowaniu separacji powietrza nawiewanego i wywiewanego, ponieważ poszczególne kanały są od siebie oddzielone płytami. Dzięki temu nie dochodzi do bezpośredniego mieszania strumieni powietrza.

Sprawność odzysku ciepła wymiennika przeciwprądowego

Wśród wymienników płytowych wymiennik przeciwprądowy charakteryzuje się bardzo wysoką sprawnością odzysku ciepła. W zależności od konstrukcji centrali, warunków pomiarowych, strumieni powietrza i sposobu eksploatacji deklarowane wartości mogą przekraczać 90%.

Tak wysoka efektywność jest możliwa między innymi dzięki dużej powierzchni wymiany ciepła, cienkim płytom oraz długiej drodze przepływu dwóch strumieni powietrza poruszających się w przeciwnych kierunkach.

Skuteczny odzysk ciepła pozwala ograniczać koszty ogrzewania i zmniejszać ilość energii potrzebnej do podgrzania świeżego powietrza nawiewanego do budynku.

Z tego powodu wymienniki przeciwprądowe bardzo dobrze sprawdzają się w energooszczędnych domach jednorodzinnych i budynkach pasywnych, gdzie duże znaczenie mają niskie koszty eksploatacji oraz ograniczenie strat energii przez wentylację.

Rekuperacja może również dobrze współpracować z ogrzewaniem niskotemperaturowym, np. pompą ciepła i ogrzewaniem podłogowym, poprawiając ogólny bilans energetyczny budynku.

Wymiennik przeciwprądowy a wilgotność powietrza

Klasyczny wymiennik przeciwprądowy nie odzyskuje wilgoci w taki sposób jak wymiennik entalpiczny lub odpowiedni wymiennik obrotowy.

Zimą powietrze zewnętrzne może mieć bardzo niską zawartość pary wodnej. Po jego ogrzaniu wewnątrz budynku wilgotność względna spada, dlatego w szczelnych i intensywnie wentylowanych domach może pojawić się problem zbyt suchego powietrza.

Jeżeli odzysk wilgoci jest dla inwestora istotnym parametrem, warto rozważyć zastosowanie odpowiedniego wymiennika entalpicznego lub obrotowego.

Jak zapewnić wymiennikowi przeciwprądowemu wysoką efektywność?

Zapewnienie wysokiej wydajności wymiennika przeciwprądowego nie może ograniczać się tylko do samego wymiennika. Szczególnie istotna jest dbałość o cały system wentylacji:

• regularna wymiana filtrów powietrza – zabrudzone filtry zwiększają opory przepływu i mogą ograniczać wydajność centrali. Dobra filtracja pomaga także utrzymać wymiennik w czystości,
• kontrola ochrony przeciwzamrożeniowej – w zależności od centrali może obejmować pracę nagrzewnicy wstępnej, odpowiednie sterowanie wentylatorami oraz prawidłowe odprowadzanie kondensatu,
• prawidłowa regulacja centrali – odpowiednie ustawienie strumieni nawiewu i wywiewu oraz trybów pracy pozwala uzyskać optymalne warunki pracy wymiennika bez niepotrzebnego zwiększania zużycia energii.

Jak dopasować wymiennik ciepła do instalacji?

Wybór wymiennika ciepła powinien być poprzedzony odpowiednimi obliczeniami projektowymi i uwzględniać między innymi:

• przepływ powietrza – centrala i wymiennik powinny być dobrane tak, aby zapewniać wymagany strumień powietrza bez ciągłej pracy na granicy maksymalnej wydajności,
• bilans powietrza wywiewanego i nawiewanego – prawidłowo wyregulowana instalacja powinna zachowywać właściwe proporcje pomiędzy nawiewem i wywiewem. Duże niezbilansowanie przepływów może obniżać efektywność odzysku ciepła i zaburzać pracę całego systemu,
• dopasowanie do oporów instalacji – odpowiednio dobrane średnice kanałów, łagodne zmiany kierunku, właściwe skrzynki rozdzielcze i ograniczenie nadmiernych prędkości powietrza pomagają zmniejszyć straty ciśnienia oraz hałas,
• oczekiwania dotyczące odzysku wilgoci – jeżeli dla inwestora istotne jest ograniczenie przesuszania powietrza zimą, warto uwzględnić możliwość zastosowania wymiennika entalpicznego lub innego rozwiązania umożliwiającego odzysk wilgoci.

Projektant powinien dobrać typ wymiennika do parametrów budynku, wymaganej wydajności wentylacji, zastosowanego źródła ciepła oraz oczekiwań inwestora dotyczących komfortu, efektywności energetycznej i kontroli wilgotności.
