Balometr

Balometr: urządzenie do pomiarów przepływu powietrza

Balometr jest specjalistycznym przyrządem przeznaczonym do wykonywania pomiarów przepływu powietrza na kratkach, nawiewnikach oraz anemostatach w instalacjach wentylacji mechanicznej i innych systemach wentylacyjnych.

Podstawowym parametrem mierzonym za pomocą balometru jest strumień objętości powietrza przepływającego przez punkt nawiewny lub wywiewny.

Balometr umożliwia pomiar chwilowego lub średniego natężenia przepływu powietrza, a wyniki prezentowane są najczęściej w m³/h lub l/s. Pozwala to szybko sprawdzić rzeczywistą wydajność instalacji w poszczególnych punktach nawiewnych i wywiewnych.

Z czego składa się balometr?

Balometr jest urządzeniem pomiarowym składającym się zazwyczaj z kilku podstawowych elementów:

• kaptura lub rękawa pomiarowego rozpiętego na lekkim stelażu, który obejmuje całą powierzchnię badanego nawiewnika lub kratki,
• modułu pomiarowego, wykorzystującego między innymi pomiar różnicy ciśnień lub inny sposób określania przepływu,
• modułu elektroniki, który przelicza uzyskane wartości na strumień objętości powietrza,
• wyświetlacza i elementów sterujących, umożliwiających odczyt oraz zapis wyników.

Balometry wyposażone w materiałowy kaptur pomiarowy należą do najczęściej spotykanych urządzeń wykorzystywanych podczas regulacji i odbiorów instalacji wentylacyjnych.

W jakich przypadkach wykorzystuje się balometr?

Balometry powszechnie stosuje się w instalacjach wentylacyjnych, zwłaszcza w systemach wentylacji mechanicznej.

Urządzenie pozwala na szybkie wykonywanie pomiarów przepływu powietrza, kontrolowanie ilości powietrza przepływającego przez poszczególne punkty instalacji oraz regulowanie i optymalizowanie pracy systemu wentylacyjnego.

Wyniki pomiarów mogą być wykorzystywane podczas odbioru instalacji, jej regulacji, diagnostyki oraz późniejszych przeglądów technicznych.

Pomiary mogą również pomóc wykryć między innymi zbyt mały lub zbyt duży przepływ, nieprawidłową regulację instalacji, zwiększone opory albo problemy występujące na określonych odcinkach systemu.

Dlaczego balometr jest tak ważnym urządzeniem?

1. Balometr pozwala na zapis wyników pomiarowych dla poszczególnych punktów wentylacyjnych. Dane mogą zostać wykorzystane do sporządzenia raportu lub protokołu potwierdzającego rzeczywiste strumienie powietrza w instalacji.
2. Urządzenie usprawnia pracę instalatora, ponieważ pozwala szybko zmierzyć cały strumień powietrza przepływającego przez kratkę lub anemostat. Na podstawie wyniku można następnie skorygować ustawienie anemostatu, przepustnicy lub innego elementu regulacyjnego.
3. Dużą zaletą balometru jest możliwość objęcia pomiarem całej powierzchni nawiewnika lub kratki. Jest to szczególnie istotne w miejscach, w których rozkład prędkości powietrza jest nierównomierny lub występują silne zawirowania.

W porównaniu z pomiarem wykonywanym wyłącznie w pojedynczym punkcie za pomocą anemometru balometr może więc znacznie ułatwiać określenie całkowitego strumienia powietrza przepływającego przez element nawiewny lub wywiewny.

W jaki sposób przeprowadza się pomiary za pomocą balometru?

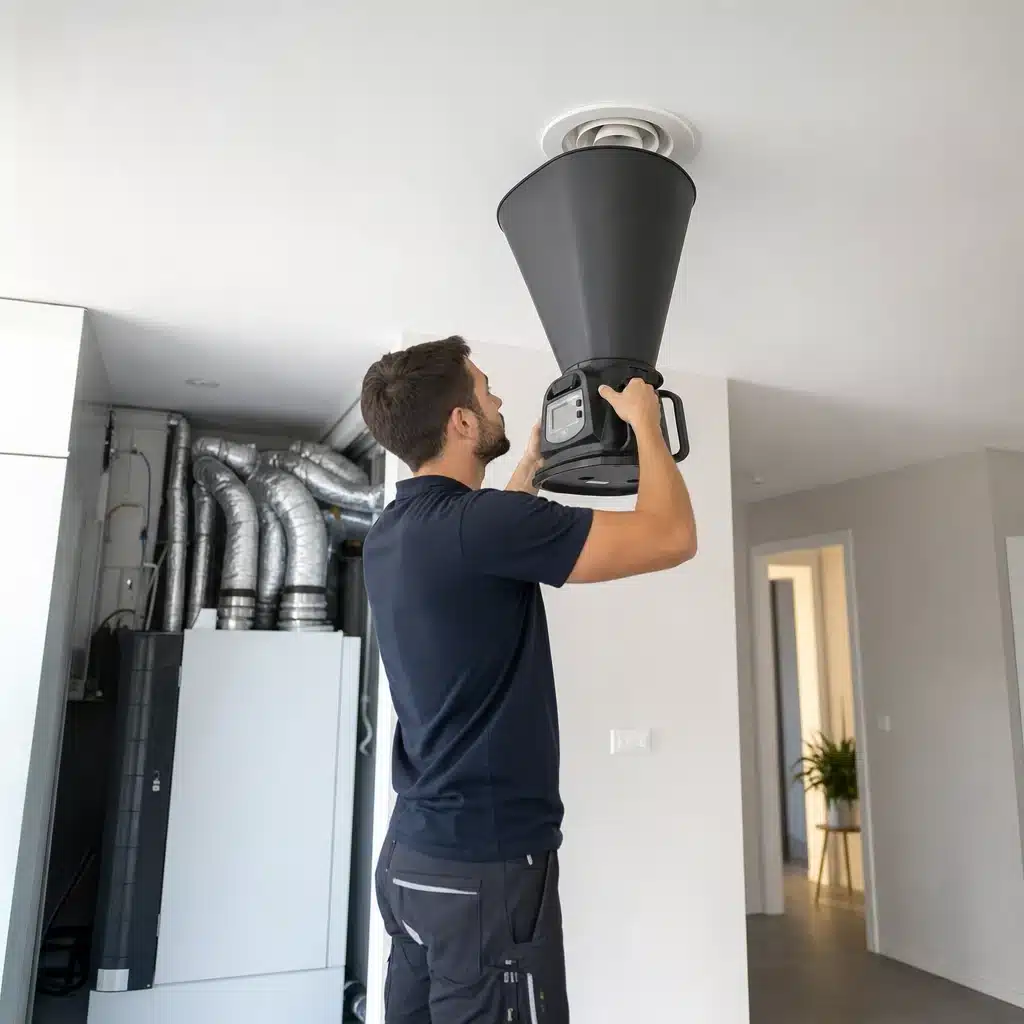

• Pierwszym krokiem jest zamontowanie do korpusu urządzenia odpowiednio dobranego kaptura pomiarowego. Jego wielkość powinna odpowiadać wymiarom kratki, nawiewnika lub anemostatu, który ma zostać objęty pomiarem.
• Kaptur należy przyłożyć do powierzchni wokół badanego elementu w taki sposób, aby cały przepływ powietrza przechodził przez balometr, bez znaczących nieszczelności pomiędzy ramą kaptura a powierzchnią sufitu lub ściany.
• W przypadku elementów zamontowanych wysoko można wykorzystać teleskopowy statyw lub inne akcesoria pozwalające bezpiecznie umieścić balometr pod nawiewnikiem.
• Po prawidłowym ustawieniu urządzenia uruchamiany jest pomiar. Balometr dokonuje odczytu i przelicza zmierzone wartości na całkowity strumień objętości powietrza.
• W bardziej zaawansowanych modelach wynik może zostać zapisany w pamięci urządzenia albo przesłany do aplikacji mobilnej za pośrednictwem łączności bezprzewodowej, np. Bluetooth.

Aplikacja mobilna może być szczególnie pomocna podczas pomiarów wykonywanych z wykorzystaniem statywu albo w miejscach o utrudnionym dostępie. W zależności od modelu urządzenia możliwe jest zapisywanie wyników, przypisywanie ich do konkretnych punktów instalacji oraz przygotowywanie raportów pomiarowych.

Kiedy warto wykonać pomiar balometrem?

Pomiary balometrem są szczególnie przydatne podczas:

• pomiarów odbiorowych instalacji wentylacji mechanicznej, kiedy konieczne jest sprawdzenie rzeczywistych strumieni nawiewu i wywiewu,
• regulacji instalacji po montażu, gdy należy ustawić poszczególne anemostaty, nawiewniki lub przepustnice zgodnie z wartościami projektowymi,
• diagnostyki systemu, np. w przypadku podejrzenia nieprawidłowej wydajności, nadmiernego hałasu albo niewłaściwego rozdziału powietrza pomiędzy pomieszczeniami,
• okresowych przeglądów instalacji w budynkach jednorodzinnych, komercyjnych oraz obiektach użyteczności publicznej,
• specjalistycznych pomiarów i kontroli systemów HVAC, w których wymagane jest udokumentowanie rzeczywistego przepływu powietrza.

Konieczność zastosowania konkretnego przyrządu pomiarowego zależy od rodzaju instalacji, charakteru wykonywanych badań, wymaganej dokładności oraz dokumentacji projektowej i odbiorowej.

Funkcjonalność balometru

Nowoczesne urządzenia, takie jak balometr Testo 420 i inne przyrządy tej klasy, mogą być wykorzystywane do pomiarów przepływu powietrza zarówno na standardowych anemostatach, jak i większych kratkach wentylacyjnych, nawiewnikach wirowych oraz innych elementach systemów HVAC.

Ich podstawową zaletą jest możliwość bezpośredniego określenia całkowitego strumienia objętości powietrza przepływającego przez badany element.

Częstą przyczyną trudności podczas pomiarów na nawiewnikach są zawirowania oraz nierównomierny rozkład prędkości powietrza. Konstrukcja balometru pozwala objąć pomiarem większą powierzchnię i dzięki temu ograniczyć wpływ pojedynczych lokalnych różnic prędkości na końcowy wynik.

Niektóre modele posiadają również elementy prostujące strumień powietrza, które pomagają uspokoić przepływ wewnątrz urządzenia i poprawić powtarzalność pomiarów.

Zakres pomiarowy zależy od konkretnego modelu balometru. Profesjonalne urządzenia są przystosowane zarówno do niewielkich strumieni stosowanych w budownictwie mieszkaniowym, jak i znacznie większych przepływów spotykanych w obiektach komercyjnych.

Istotnym elementem wyposażenia są również wymienne kaptury pomiarowe. Standardowym rozwiązaniem są kaptury przeznaczone do popularnych kratek sufitowych, ale producenci oferują również inne rozmiary umożliwiające dopasowanie urządzenia do różnych typów nawiewników.

Pomocnym wyposażeniem może być także teleskopowy statyw, który ułatwia wykonywanie pomiarów na elementach zainstalowanych wysoko bez konieczności bezpośredniego podtrzymywania urządzenia.

Nowoczesne balometry wyposażone w cyfrowy wyświetlacz, pamięć pomiarów oraz możliwość komunikacji z urządzeniami mobilnymi pozwalają wygodnie odczytywać i archiwizować wyniki, a w zależności od zastosowanego oprogramowania również przygotowywać dokumentację i raporty z wykonanych pomiarów.
