Czerpnia ścienna

Czerpnie ścienne to kluczowe elementy instalacyjne wentylacji mechanicznej. Bez czerpni nie byłoby możliwe pobieranie świeżego powietrza z zewnątrz oraz jego transport do centrali i kanałów nawiewnych.

Zastosowanie czerpni powietrza

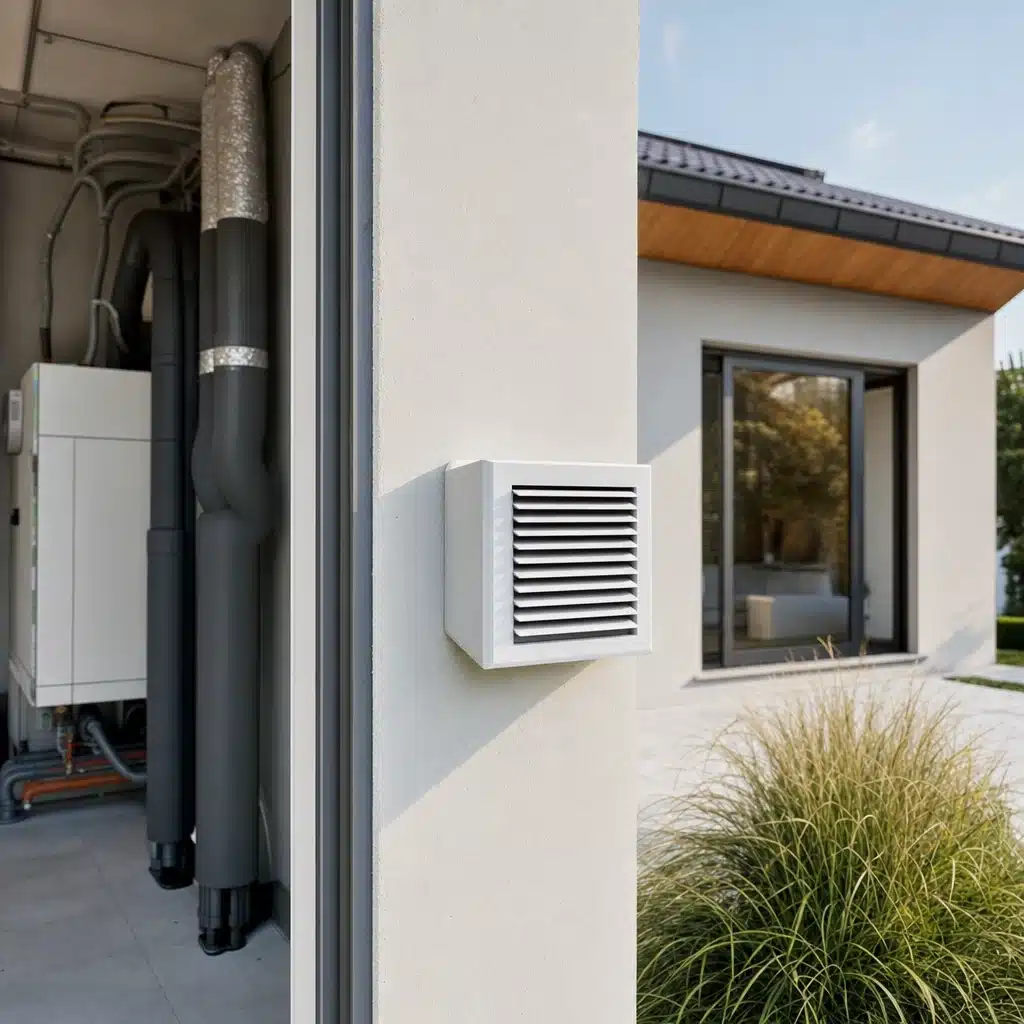

Czerpnia jest zakończeniem kanału nawiewnego instalacji wentylacji mechanicznej. Jest to okrągły lub prostokątny element montowany na zewnętrznej ścianie elewacji.

Czerpnia ścienna najczęściej jest wykorzystywana w systemach wentylacji mechanicznej nawiewnej, w rekuperacji, ale także w klimatyzacji kanałowej, jeśli wymagany jest pobór powietrza z zewnątrz.

Większość instalacji klimatyzacji kanałowej pracuje na powietrzu wewnętrznym, jednak w obiektach przemysłowych, biurach i budynkach wyposażonych w odpowiednio zaprojektowane systemy wentylacyjne możliwe jest wykorzystanie powietrza zewnętrznego.

Czerpnie ścienne są zazwyczaj prostsze i tańsze w montażu niż czerpnie dachowe.

Czerpnie ścienne: funkcje

Podstawowym zadaniem czerpni powietrza jest oczywiście jego pobór z zewnątrz, tak aby umożliwić prawidłowe działanie wentylacji mechanicznej. Pobieranie powietrza zewnętrznego nie jest jednak jedynym zadaniem czerpni.

Element ten odpowiada również za kilka innych istotnych aspektów pracy systemu wentylacyjnego:

• ochrona instalacji przed wpływem warunków atmosferycznych – przed śniegiem, deszczem, owadami, ptakami oraz większymi zanieczyszczeniami. W tym celu czerpnia może posiadać siatkę zabezpieczającą zamontowaną w tylnej części elementu,
• stałe żaluzje i odpowiedni kształt czerpni w znacznym stopniu stabilizują przepływ powietrza, wpływają na równomierność zasysania strumienia z zewnątrz oraz pomagają ograniczać hałas,
• czerpnia ścienna pobiera świeże powietrze i powinna być zlokalizowana w taki sposób, aby ograniczyć ryzyko ponownego zasysania powietrza zużytego usuwanego przez wyrzutnię.

Budowa czerpni powietrza

Podstawowa budowa czerpni ściennej obejmuje:

• obudowę o odpowiedniej średnicy lub wymiarach, wykonaną najczęściej z blachy ocynkowanej lub malowanej proszkowo. Materiał ten zapewnia odpowiednią sztywność i odporność na warunki zewnętrzne. Dostępne są także warianty wykonane z aluminium, tworzyw sztucznych czy kompozytów. Przy wyborze należy zwrócić uwagę na połączenie estetyki z trwałością, ponieważ czerpnie ścienne są stale narażone na zmienne warunki atmosferyczne,
• stałe żaluzje lub lamelki, które odpowiednio kierują strumień powietrza oraz pomagają chronić instalację przed bezpośrednim działaniem wiatru i deszczu,
• siatkę przeciw owadom, która chroni wnętrze instalacji przed przedostawaniem się większych owadów, liści i innych zanieczyszczeń,
• króciec przyłączeniowy, który umożliwia połączenie czerpni powietrza z kanałem wentylacyjnym,
• uszczelki oraz elementy montażowe właściwe dla konkretnego rodzaju elewacji i zastosowanej instalacji.

Wymiary ramki montażowej oraz całej czerpni zależą od przekroju kanału i wymaganej wydajności instalacji. Czerpnia jest zazwyczaj większa od samego kanału ze względu na żaluzje, ramę, siatkę zabezpieczającą i pozostałe elementy konstrukcyjne.

O czym pamiętać przy montażu czerpni?

Wyrzutnia ścienna nie może być zainstalowana zbyt blisko czerpni

To jedna z najważniejszych zasad podczas projektowania instalacji. Czerpnia ścienna i wyrzutnia ścienna powinny być rozmieszczone w taki sposób, aby nie występowało ryzyko ponownego pobierania zużytego i zawilgoconego powietrza, które wyrzutnia usuwa między innymi z łazienek, kuchni i innych stref wywiewnych.

Przy projektowaniu należy zachować wymagane odległości pomiędzy czerpnią a wyrzutnią zgodnie z obowiązującymi warunkami technicznymi oraz rodzajem zastosowanego rozwiązania.

Wysokość montażu czerpni nad gruntem

Czerpnia powietrza powinna być umieszczona na odpowiedniej wysokości nad poziomem terenu. Chroni ją to przed zalegającym śniegiem, liśćmi, piaskiem, kurzem oraz innymi zanieczyszczeniami mogącymi znajdować się w bezpośrednim sąsiedztwie gruntu.

Czerpnia nie powinna być również zasłonięta przez krzewy, pergole ani inne elementy ograniczające swobodny przepływ powietrza. Należy unikać także lokalizacji bezpośrednio przy urządzeniach mogących wpływać na temperaturę lub jakość zasysanego powietrza.

Kierunek montażu czerpni

Przy wyborze lokalizacji czerpni warto brać pod uwagę nasłonecznienie elewacji, dominujący kierunek wiatru, lokalne źródła zanieczyszczeń oraz sposób zagospodarowania działki.

Często korzystnym rozwiązaniem jest montaż na ścianie północnej lub wschodniej, gdzie elewacja jest mniej nagrzewana przez słońce. Ostateczna lokalizacja powinna jednak zawsze wynikać z warunków konkretnego budynku.

Izolacja kanału

Kanał łączący czerpnię z centralą wentylacyjną musi być szczelnie zaizolowany oraz prawidłowo zabezpieczony.

Odpowiednia izolacja ogranicza ryzyko kondensacji pary wodnej na powierzchni przewodu oraz powstawania wilgoci, która mogłaby z czasem doprowadzić do zawilgocenia przegród budowlanych lub uszkodzenia elementów instalacji.
