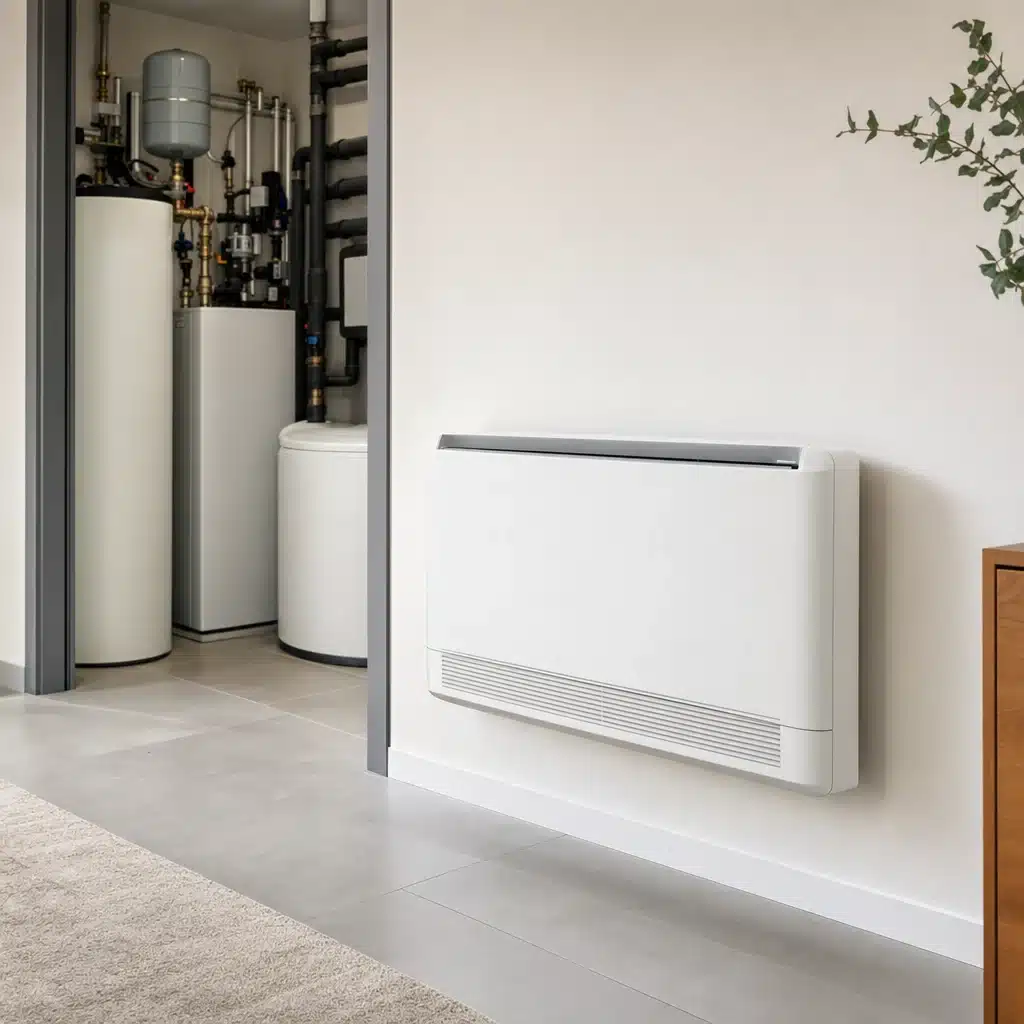

Klimakonwektor ścienny

Klimakonwektory ścienne: zasada działania

Klimakonwektor to urządzenie grzewczo-chłodzące, które wykorzystuje wodę lub wodny roztwór jako czynnik transportujący energię cieplną. W zależności od trybu pracy przez wymiennik klimakonwektora przepływa woda ogrzana albo schłodzona.

Klimakonwektory ścienne mogą wyglądem przypominać klimatyzator, jednak są to urządzenia pracujące w oparciu o inne rozwiązania instalacyjne. Klimakonwektor jest odbiornikiem wodnej instalacji grzewczej lub chłodniczej, podczas gdy typowy klimatyzator typu split jest częścią układu chłodniczego wykorzystującego czynnik chłodniczy.

Źródło wody dla klimakonwektora ściennego

Klimakonwektor zasilany jest z centralnego źródła ciepła lub chłodu. W zależności od rodzaju budynku i instalacji może nim być między innymi pompa ciepła, kocioł grzewczy albo agregat wody lodowej.

W budynkach biurowych i komercyjnych często stosuje się agregaty wody lodowej, natomiast w nowoczesnych domach jednorodzinnych klimakonwektory mogą bardzo dobrze współpracować z rewersyjną pompą ciepła, która zapewnia zarówno ogrzewanie zimą, jak i chłodzenie latem.

Pompa ciepła: temperatura podawanej wody w zależności od pory roku

Klimakonwektor ścienny pracuje w oparciu o obieg wodny. Zimą pompa ciepła może dostarczać do niego wodę grzewczą o stosunkowo niskiej temperaturze, np. około 30–45°C, jeżeli przy takich parametrach klimakonwektor zapewnia wymaganą moc cieplną.

Latem rewersyjna pompa ciepła może przygotowywać wodę chłodniczą. Jej temperatura zależy od projektu instalacji i wymaganej mocy chłodniczej. W systemach wykorzystujących chłodzenie z osuszaniem powietrza stosowane są zazwyczaj niższe temperatury niż w układach pracujących wyłącznie z chłodzeniem powierzchniowym.

Temperatura wody zasilającej ma bezpośredni wpływ na moc grzewczą i chłodniczą klimakonwektora, prędkość pracy wentylatora oraz komfort użytkowników. Dlatego urządzenie należy dobierać do rzeczywistych parametrów źródła ciepła i chłodu, a nie wyłącznie do powierzchni pomieszczenia.

Klimakonwektor ścienny: jak działa?

Zasada działania klimakonwektora ściennego jest stosunkowo prosta. Wewnątrz urządzenia znajdują się przede wszystkim wymiennik wodny, wentylator, filtr powietrza oraz układ sterujący.

• latem przez wymiennik przepływa schłodzona woda. Wentylator zasysa powietrze z pomieszczenia, przepuszcza je przez zimny wymiennik, a następnie kieruje schłodzone powietrze z powrotem do wnętrza,
• jeżeli temperatura powierzchni wymiennika spadnie poniżej punktu rosy, na wymienniku dochodzi do kondensacji wilgoci zawartej w powietrzu. Dlatego klimakonwektor przeznaczony do chłodzenia powinien posiadać tacę skroplin i prawidłowo wykonaną instalację ich odprowadzania,
• przewody doprowadzające zimną wodę również wymagają szczelnej izolacji przeciwkondensacyjnej, aby wilgoć nie wykraplała się na ich powierzchni,
• zimą przez wymiennik przepływa ciepła woda, a wentylator wymusza przepływ powietrza przez jego powierzchnię. Dzięki intensyfikacji konwekcji klimakonwektor może zapewnić wymaganą moc również przy stosunkowo niskiej temperaturze zasilania.

Połączenie klimakonwektorów z pompą ciepła pozwala więc wykorzystywać jedną instalację wodną do ogrzewania i chłodzenia budynku. Rzeczywista efektywność energetyczna zależy jednak od parametrów pompy ciepła, temperatury zasilania, izolacji budynku, sposobu sterowania oraz zapotrzebowania pomieszczeń.

Klimakonwektor ścienny: wytyczne montażowe

Czy montaż klimakonwektora na ścianie jest bezpieczny? Tak, pod warunkiem prawidłowego doboru miejsca, sposobu mocowania oraz wykonania instalacji hydraulicznej, elektrycznej i odpływu skroplin zgodnie z wymaganiami producenta.

Klimakonwektory ścienne są zazwyczaj montowane w górnej części ściany, podobnie jak jednostki wewnętrzne klimatyzatorów. Takie położenie ułatwia dystrybucję powietrza w pomieszczeniu i pozwala wykorzystać przestrzeń bez zajmowania powierzchni podłogi.

Podczas montażu należy zwrócić uwagę między innymi na:

• zachowanie wymaganych przez producenta odległości od sufitu, ścian bocznych i innych przeszkód, aby nie ograniczać zasysania oraz nawiewu powietrza,
• prawidłowe wykonanie zasilania i powrotu instalacji wodnej,
• w przypadku chłodzenia – wykonanie odpływu skroplin z odpowiednim spadkiem lub zastosowanie pompki skroplin, jeżeli odpływ grawitacyjny nie jest możliwy,
• zastosowanie odpowiedniej izolacji przewodów chłodniczych wodnych, aby zapobiec kondensacji wilgoci,
• zapewnienie dostępu umożliwiającego czyszczenie filtrów i serwisowanie urządzenia.

Klimakonwektory ścienne reagują na zmianę zapotrzebowania cieplnego znacznie szybciej niż ogrzewanie podłogowe. Wentylator wymusza przepływ powietrza przez wymiennik, dzięki czemu pomieszczenie może być stosunkowo szybko ogrzewane lub chłodzone.

Zaletą montażu ściennego jest również brak konieczności wykonywania sufitu podwieszanego lub kanałów rozprowadzających powietrze. Nie oznacza to jednak całkowitego braku wymagań przestrzennych – konkretne minimalne odległości montażowe zawsze określa producent klimakonwektora.

Klimakonwektor ścienny a klimatyzator

Klimakonwektor i klimatyzator mogą wyglądać podobnie i oba mogą służyć do utrzymywania komfortowej temperatury w pomieszczeniu, jednak pracują w oparciu o inne rodzaje instalacji.

• klimatyzator typu split jest częścią układu chłodniczego. Pomiędzy jednostką wewnętrzną i zewnętrzną przepływa czynnik chłodniczy, a w układzie znajduje się sprężarka realizująca obieg termodynamiczny,
• klimakonwektor nie posiada własnego obiegu sprężarkowego. Przez jego wymiennik przepływa woda przygotowana wcześniej przez centralne źródło ciepła lub chłodu, np. pompę ciepła albo agregat wody lodowej,
• sam klimakonwektor nie wymaga własnej jednostki zewnętrznej, ale cały system potrzebuje urządzenia przygotowującego ciepłą lub chłodną wodę,
• klimatyzator może być niezależnym systemem obsługującym jedno lub kilka pomieszczeń, natomiast klimakonwektory są zazwyczaj częścią centralnej instalacji wodnej budynku.

Nie można natomiast przyjąć, że klimakonwektor zawsze chłodzi łagodniej lub wolniej niż klimatyzator. Intensywność chłodzenia zależy od mocy urządzenia, temperatury wody, wielkości wymiennika i prędkości wentylatora. Prawidłowo dobrany klimakonwektor może bardzo szybko obniżać temperaturę w pomieszczeniu.

Jak dobrać klimakonwektor ścienny do inwestycji?

Wybór odpowiedniego klimakonwektora powinien wynikać przede wszystkim z obciążenia chłodniczego oraz zapotrzebowania pomieszczenia na moc grzewczą.

Przy doborze należy uwzględnić między innymi:

• temperaturę wody zasilającej i powrotnej w trybie grzania oraz chłodzenia,
• zapotrzebowanie pomieszczenia na moc grzewczą,
• obciążenie chłodnicze, w tym zyski od słońca, okien, urządzeń i użytkowników,
• wielkość i wysokość pomieszczenia,
• jakość izolacji cieplnej budynku oraz wielkość przeszkleń,
• wymagany przepływ wody przez wymiennik,
• poziom hałasu przy poszczególnych prędkościach wentylatora,
• pobór energii elektrycznej przez wentylator i elektronikę,
• sposób sterowania oraz możliwość integracji z automatyką pompy ciepła lub systemem Smart Home.

Nie należy dobierać klimakonwektora wyłącznie na podstawie powierzchni pomieszczenia. Dwa pomieszczenia o identycznym metrażu mogą mieć zupełnie inne zapotrzebowanie na ogrzewanie i chłodzenie ze względu na izolację, liczbę i wielkość okien, orientację względem stron świata czy sposób użytkowania.

Wybrany model powinien zapewniać wymaganą moc grzewczą i chłodniczą przy rzeczywistych temperaturach wody dostępnych w instalacji. Jest to szczególnie istotne przy współpracy z pompą ciepła, gdzie obniżenie temperatury zasilania w trybie grzania może korzystnie wpłynąć na efektywność całego systemu.

Dobrze dobrany klimakonwektor ścienny może dzięki temu pełnić funkcję jednego urządzenia odpowiedzialnego za szybkie ogrzewanie i aktywne chłodzenie pomieszczenia, współpracując przez cały rok z centralnym źródłem ciepła i chłodu.
