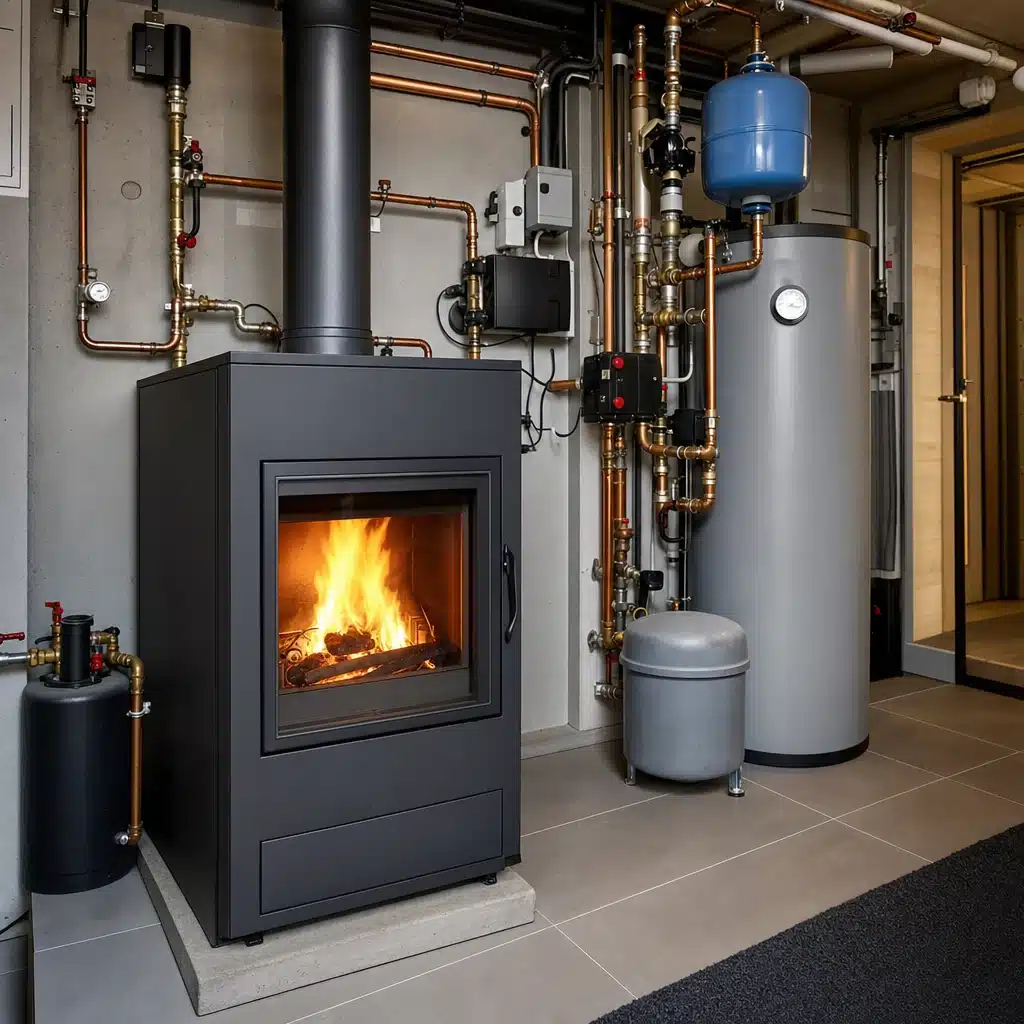

Kominek z płaszczem wodnym

Kominek z płaszczem wodnym to pełnoprawne urządzenie grzewcze, które poza zapewnianiem komfortu cieplnego poprzez ogrzewanie powietrza, produkuje także ciepło konieczne do działania instalacji centralnego ogrzewania (może zasilać grzejniki, ogrzewanie podłogowe oraz zasobnik ciepłej wody użytkowej). Kominek z płaszczem wodnym przekazuje 70-80 % energii do instalacji centralnego ogrzewania, charakteryzuje się zatem bardzo wysoką sprawnością. Kominki z płaszczem wodnym mogą działać na drewno lub pellet i mogą współpracować z innymi źródłami ciepła w domu.

Kominek z płaszczem wodnym: budowa

Wkład kominkowy z płaszczem wodnym

Podstawowym elementem kominka, który będzie w stanie zasilać również instalację CO w budynku jest wkład kominkowy z płaszczem wodnym: „płaszczem” jest tutaj metalowa przestrzeń okalająca palenisko w której krąży woda. Ta woda w trakcie użytkowania kominka w sezonie grzewczym jest ogrzewana i trafia do instalacji centralnego ogrzewania w domu. Ciepło ze spalania w kominku z płaszczem wodnym może obniżyć rachunki za ogrzewanie o 30 – 40 procent rocznie.

Jak działa kominek z płaszczem wodnym w praktyce?

Energia pochodząca ze spalania drewna w kominku trafia do płaszcza wodnego: tam woda zostaje podgrzana do wartości 60-80 stopni Celsjusza, a pompa obiegowa transportuje gorącą wodę do bufora lub instalacji grzewczej. Ciepło za pomocą zbiornika buforowego jest dalej przenoszone do ogrzewania podłogowego, grzejników lub zasobnika CWU.

Zabezpieczenie instalacji kominka z płaszczem wodnym

Wkład wodny jest źródłem ciepła „na drewno„, więc nie da się go wyłączyć jak kotła gazowego lub innego urządzenia grzewczego. Z racji tego montaż kominka z płaszczem wodnym wymaga odpowiednich zabezpieczeń, które chronią kominki wodne przed szybkim nagrzewaniem, zagotowaniem wody i wybuchem instalacji grzewczej, a także niwelują ryzyko cofnięcia temperatury do instalacji. Jakie rozwiązania gwarantują bezpieczeństwo działania kominka z wkładem wodnym? Między innymi wężownica schładzająca i naczynie wzbiorcze.

Wężownica schładzająca i zawór termiczny

To podstawa chroniąca cały układ przed ryzykiem przegrzania. Wężownica zapewnia bezpieczeństwo wtedy, kiedy kominek szybko się nagrzewa: zawór otwiera dopływ zimnej wody z wodociągu do wężownicy, a ta schładza płaszcz wodny. Takie zabezpieczenie działa bez prądu.

Naczynie wzbiorcze

To doskonałe rozwiązanie stabilizujące ciśnienie w kominku: przy wzroście temperatury rośnie również objętość wody, naczynie odbiera nadmiar i w ten sposób normuje ciśnienie instalacji.

Zawór bezpieczeństwa 1.5 – 2.5 bar

Zawór, który jest zawsze obowiązkowym elementem instalacji centralnego ogrzewania: zawory tego typu w razie przekroczenia dopuszczalnego ciśnienia wypuszczają wodę, chroniąc instalację grzewczą przed rozerwaniem.

Bufor ciepła

Kominki z płaszczem wodnym mają moc od 6 kW do 26 kW: kominek nie umie modulować mocy, więc nadmiar energii odbiera zbiornik buforowy zapobiegając przegrzewaniu się kominka.

Pompa obiegowa i sterownik

Oba te zabezpieczenia z powodzeniem utrzymują przepływ wody przez płaszcz wodny chroniąc kominek przed stagnacją i stabilizując dzięki temu temperaturę kominka. Z kolei sterownik włącza i wyłącza pompę obiegową dowodząc pracą instalacji.

Czy kominek z płaszczem wodnym musi być opalany drewnem?

Konstrukcja i przeznaczenie wkładów wodnych kominkowych w większości przypadków sprowadza się do ich ogrzewania drewnem: zresztą koszt drewna jest niższy niż gazu i prądu. Drewno jest odnawialnym i stosunkowo tanim źródłem energii w kominkach z płaszczem wodnym (orientacyjne np. wkład 15 kW wymaga od 8 do 12 m3 drewna na sezon) więc z punktu widzenia inwestora i oszczędności, które daje zastosowanie kominka wybór drewna jako źródła opału jest sensowny i ekonomiczny.

Montaż kominka z płaszczem wodnym: o czym pamiętać?

Instalacja kominka z płaszczem wodnym jest skomplikowana i wymaga wielu komponentów, a montaż wymaga podłączenia do instalacji centralnego ogrzewania i wykonania doprowadzenia powietrza: jest to zadanie dla wyspecjalizowanego hydraulika, którego nie warto podejmować się na własną rękę, tym bardziej, że wkłady kominkowe z płaszczem wodnym mogą mieć różne układy montażowe. Przed montażem warto pamiętać, że pod kominkiem nie może być styropianu ani ogrzewania podłogowego, ze względu na osiągane przez urządzenie bardzo wysokie temperatury, które mogłyby powodować uszkodzenie pętli „podłogówki” i topienie się styropianu. Podstawą pod kominkiem powinno być niepracujące podłoże.

Montaż kominka z płaszczem wodnym najczęściej trwa 1- 2 dni roboczych, a cena jest zależna od kilku czynników:

• rodzaju i mocy wkładu kominkowego,
• stosowanych zabezpieczeń,
• rodzaju paleniska (najczęściej wybierane są wkłady stalowe z płaszczem wodnym),
• buforu ciepła,
• obudowy kominka.
